6.12 典型特性：VS = ±5V，差分配置

在 TA = 25°C、GD = +2、RF = 604Ω、RL = 500Ω 时测得（除非另有说明）。请参阅图 7-1

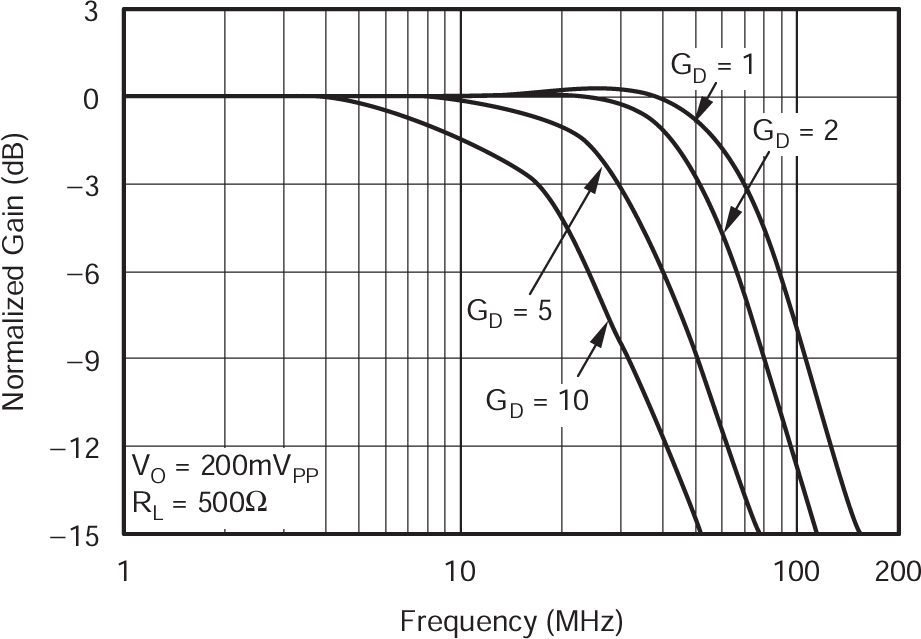

OPA830 差分小信号频率响应

图 6-17 差分小信号频率响应
OPA830 差分失真与负载电阻间的关系

图 6-19 差分失真与负载电阻间的关系

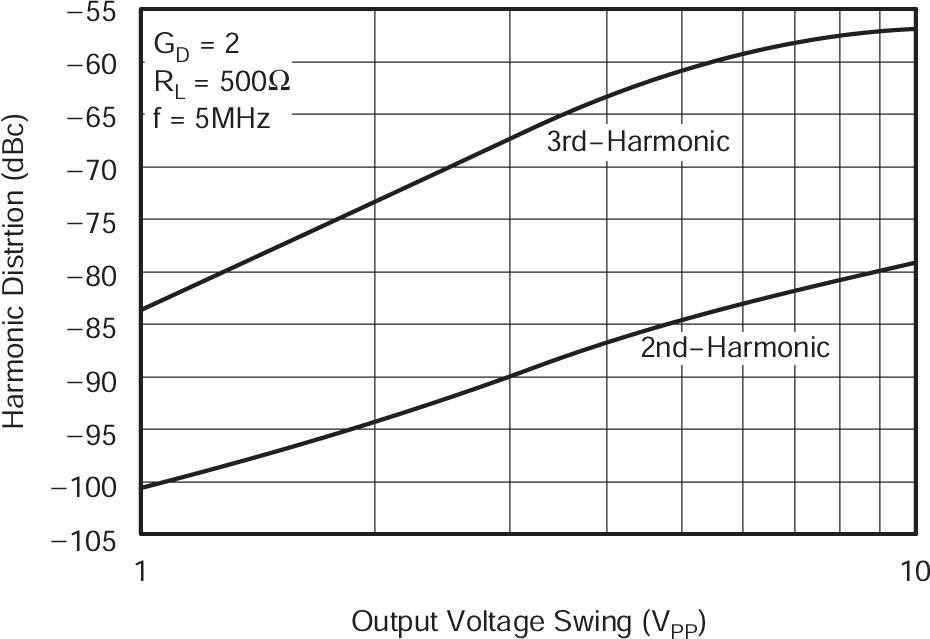

OPA830 差分失真与输出电压间的关系

图 6-21 差分失真与输出电压间的关系
OPA830 差分大信号频率响应

图 6-18 差分大信号频率响应
OPA830 差分失真与频率间的关系

图 6-20 差分失真与频率间的关系
