7.4.2.1 Sync/FPWM 运行

强制 PWM 模式 (FPWM) 可用于关闭自动模式，并强制器件以通过 RT 引脚编程的频率切换，即使在轻负载下也是如此。这有一个缺点，即轻负载时效率较低。

当 SYNC/MODE 输入端出现有效时钟信号时，开关频率锁定到外部时钟。器件模式也是 FPWM。系统可以动态更改模式。有关 SYNC/MODE 功能变化的典型示例，请参阅 图 7-7 和 图 7-8。

LM63610-Q1 从 FPWM 到自动模式的典型转换 VIN = 12V，VOUT = 5V，IOUT = 1mA图 7-7 从 FPWM 到自动模式的典型转换 VIN = 12V，VOUT = 5V，IOUT = 1mA

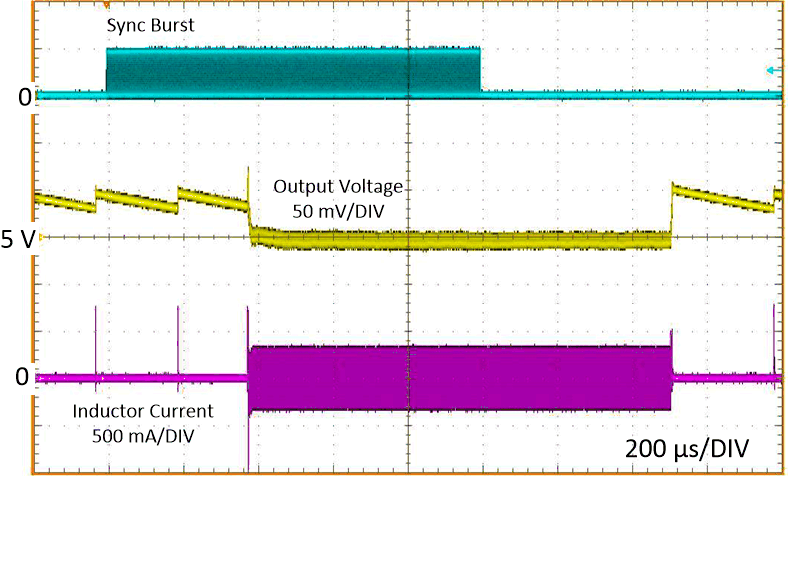

LM63610-Q1 从同步模式到 FPWM 模式的典型转换 VIN = 12V、VOUT = 5V、IOUT = 1mA图 7-8 从同步模式到 FPWM 模式的典型转换 VIN = 12V、VOUT = 5V、IOUT = 1mA
