7.4.3.2.2 频率折返

只要输出电压高于设定点，转换器就会降低频率。只要内部信号 COMP 为低电平并且 FB 的稳压设定点与施加到 FB 的电压之间存在偏差，就会启用此功能。最终结果是，在自动模式下轻负载运行时的输出阻抗比正常工作时大。转换器当完全空载时，输出电压大约为 1% 高电平。

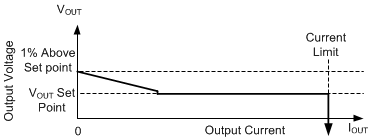

LM63440-Q1 LM63460-Q1 自动模式下稳态输出电压与输出电流间的关系
在自动模式下，一旦输出电流低于转换器额定电流的大概 1/10，输出电阻就会增加，以便在转换器完全空载时输出电压为 1% 高电平。
图 7-14 自动模式下稳态输出电压与输出电流间的关系

在 PFM 模式下运行时，需要在输出电压上提供小幅的直流正偏移量来激活 PFM 检测器。PFM 中的频率越低，VOUT 上所需的直流偏移量就越大。如果 VOUT 上的直流偏移量不可接受，则可以在输出或 FPWM 模式下使用虚拟负载来减少或消除此偏移量。
