3 说明

LM5576 是一款方便易用的降压稳压器，使设计工程师能够利用最少的组件来设计和优化可靠的电源。LM5576 在 6V 至 75V 的输入电压范围内工作，通过集成的 170mΩ N 沟道 MOSFET 提供 3A 的连续输出电流。该稳压器采用仿真电流模式架构，这种架构具备固有的线路调节能力、严格的负载瞬态响应，以及简便的环路补偿，而且不存在通常与电流模式稳压器相关的低占空比限制问题。工作频率可在 50kHz 至 500kHz 范围内调节，以便对尺寸和效率进行优化。为降低 EMI，频率同步引脚使 LM(2)557x 系列的多款 IC 可以自同步或同步到外部时钟。LM5576 具有逐周期电流限制、短路保护、热关断和远程关断功能，为可靠性提供了保证。该器件采用电源增强型 20 引脚 HTSSOP 封装，并配有可散热的裸露芯片连接焊盘。LM5576 由一整套 WEBENCH 电路设计及选择仿真服务在线设计工具提供支持。

封装信息
器件型号封装(1)封装尺寸(2)
LM5576PWP（HTSSOP，20）6.5mm × 4.4mm
(1) 有关更多信息，请参阅 节 10。
(2) 封装尺寸（长 × 宽）为标称值，并包括引脚（如适用）。

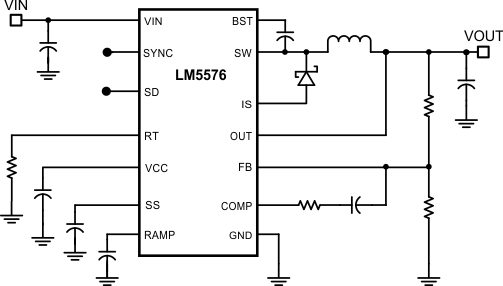

LM5576 简化版应用原理图简化版应用原理图
