7.1.3 使用精密使能和电源正常

LM26420-Q1 器件精密 EN 和 PG 引脚满足了具有挑战性的应用中所需的许时序要求。每个输出可独立控制，并具有独立的电源正常状态指示功能。这样就可以通过多种方法来控制每个输出。通常，每个输出的使能引脚连接到输入电压，当输入电压达到 UVLO 上升阈值时，输出会按比例斜升。在某些情况下，第二个输出 (VOUT2) 在第一个输出 (VOUT1) 达到所需设定点的 90% 之后才会开启。通过在 VOUT1 和 EN2 之间连接一个外部电阻分压器，可以轻松实现这一点，请参阅图 7-3。

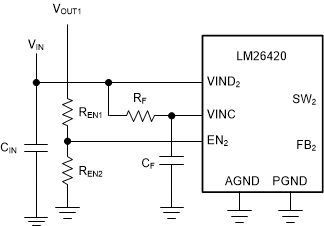

LM26420-Q1 VOUT1 通过电阻分压器控制 VOUT2图 7-3 VOUT1 通过电阻分压器控制 VOUT2

如果不需要使用 VOUT1 通过电阻分压器控制 VOUT2，则可以将 PG1 连接到 EN2 引脚来控制 VOUT2，请参阅图 7-4。RPG1 是 10kΩ 至 100kΩ 范围内的上拉电阻器。50kΩ 是建议值。当 VOUT1 约为编程输出的 85% 时，这会导通 VOUT2。

注：

当 VOUT1 超出编程输出的 时，使用 PG1 控制 VOUT2 也会关闭 VOUT2。

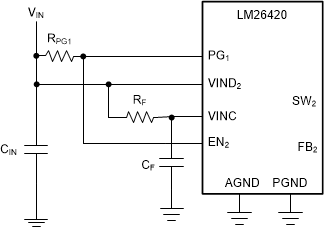

LM26420-Q1 PG1 控制 VOUT2图 7-4 PG1 控制 VOUT2

另一个示例是在输入电压达到所需电压设定值的 90% 之后才会开启输出。这可以验证在开启输出之前输入电源是否稳定。选择 REN1 和 REN2，以便在达到所需设定点的 90% 时 EN 引脚上的电压大于 1.12V。

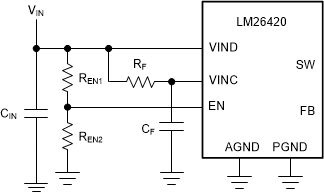

LM26420-Q1 Vin 控制 VOUT图 7-5 Vin 控制 VOUT

LM26420-Q1 的电源正常功能采用迟滞设计，可确保在大瞬态期间不会将错误的电源正常标志置为有效。在将电源正常状态设置为高电平后，在大约 7.5µs（典型值）期间，输出电压超过设定点的 ±15% 之后电源正常状态才会被拉至低电平，请参阅图 7-6。

LM26420-Q1 电源正常迟滞运行图 7-6 电源正常迟滞运行
