7.10.4.1 LVDS 接口时序

表 7-7 LVDS 电气特性
参数测试条件最小值典型值最大值单位
占空比要求LVDS 通道上的最大 1pF 集总容性负载48%52%
输出差分电压峰峰值单端，差分对之间具有 100Ω 电阻负载250450mV
输出失调电压11251275mV
Trise 和 Tfall20%-80%，900Mbpsps
抖动（峰峰值）900Mbps80ps

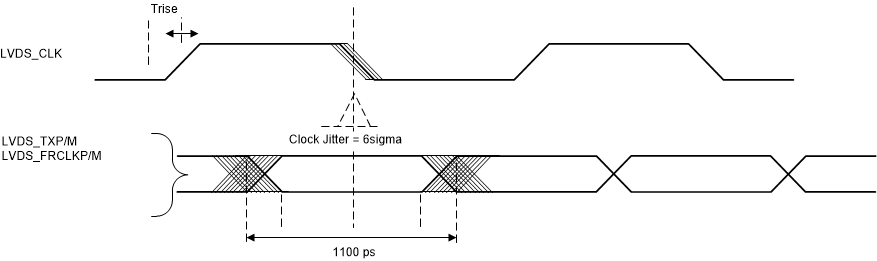

IWR1843 计时参数图 7-12 计时参数
