ZHCSHF6O January   2006  – October 2025 ISO721 , ISO721M , ISO722 , ISO722M

PRODUCTION DATA

  1.   1
  2. 特性
  3. 应用
  4. 说明
  5. 器件比较表
  6. 引脚配置和功能
  7. 规格
    1. 6.1  绝对最大额定值
    2. 6.2  ESD 等级
    3. 6.3  建议运行条件
    4. 6.4  热性能信息
    5. 6.5  功率等级
    6. 6.6  安全限值
    7. 6.7  绝缘规格
    8. 6.8  安全相关认证
    9. 6.9  电气特性,5V、3.3V
    10. 6.10 电气特性,5V
    11. 6.11 开关特性,3.3V、5V
    12. 6.12 电气特性,3.3V、5V
    13. 6.13 电气特性,3.3V
    14. 6.14 开关特性,3.3V
    15. 6.15 开关特性,5V、3.3V
    16. 6.16 开关特性,5V
    17. 6.17 典型特性
  8. 参数测量信息
  9. 详细说明
    1. 8.1 概述
    2. 8.2 功能方框图
    3. 8.3 器件功能模式
      1. 8.3.1 器件 I/O 原理图
  10. 应用和实施
    1. 9.1 应用信息
    2. 9.2 典型应用
      1. 9.2.1 设计要求
      2. 9.2.2 详细设计过程
      3. 9.2.3 应用曲线
        1. 9.2.3.1 绝缘特性曲线
        2. 9.2.3.2 绝缘寿命
    3. 9.3 电源相关建议
    4. 9.4 布局
      1. 9.4.1 布局指南
        1. 9.4.1.1 PCB 材料
      2. 9.4.2 布局示例
  11. 10器件和文档支持
    1. 10.1 器件支持
      1. 10.1.1 开发支持
    2. 10.2 文档支持
      1. 10.2.1 相关文档
    3. 10.3 接收文档更新通知
    4. 10.4 支持资源
    5. 10.5 商标
    6. 10.6 静电放电警告
    7. 10.7 术语表
  12. 11修订历史记录
  13. 12机械、封装和可订购信息

封装选项

机械数据 (封装 | 引脚)
散热焊盘机械数据 (封装 | 引脚)
订购信息

典型特性

ISO721 ISO721M ISO722 ISO722M RMS 电源电流与信令速率间的关系
图 6-1 RMS 电源电流与信令速率间的关系
ISO721 ISO721M ISO722 ISO722M 传播延迟与自然通风条件下的温度间的关系
图 6-3 传播延迟与自然通风条件下的温度间的关系

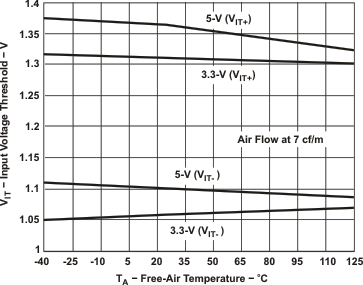

ISO721 ISO721M ISO722 ISO722M ISO72x 输入阈值电压与自然通风条件下温度间的关系
图 6-5 ISO72x 输入阈值电压与自然通风条件下温度间的关系
ISO721 ISO721M ISO722 ISO722M VCC1 故障安全阈值电压与自然通风条件下温度间的关系
图 6-7 VCC1 故障安全阈值电压与自然通风条件下温度间的关系
ISO721 ISO721M ISO722 ISO722M 低电平输出电流与低电平输出电压间的关系
图 6-9 低电平输出电流与低电平输出电压间的关系

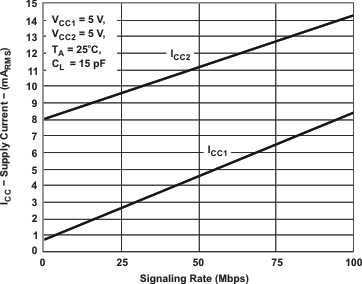

ISO721 ISO721M ISO722 ISO722M RMS 电源电流与信令速率间的关系
图 6-2 RMS 电源电流与信令速率间的关系
ISO721 ISO721M ISO722 ISO722M 传播延迟与自然通风条件下的温度间的关系
图 6-4 传播延迟与自然通风条件下的温度间的关系

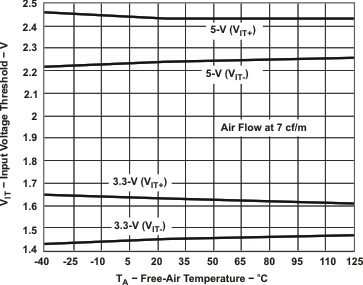

ISO721 ISO721M ISO722 ISO722M ISO72xM 输入阈值电压与自然通风条件下温度间的关系
