10.2.3 应用曲线

下面展示了 ISO674x 系列器件在最大数据速率 50Mbps 下的低抖动和大张开度的典型眼图。

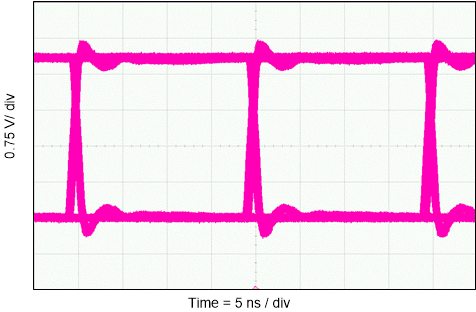

图 10-3 眼图：50Mbps PRBS 216 – 1，5V，25°C

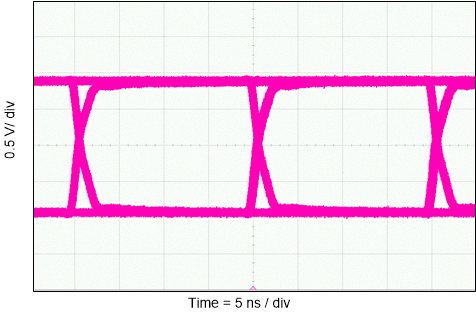

图 10-5 眼图：50Mbps PRBS 216 – 1，2.5V，25°C
图 10-4 眼图：50Mbps PRBS 216 – 1，3.3V，25°C
图 10-6 眼图：50Mbps PRBS 216 – 1，1.8V，25°C
