6 引脚配置和功能

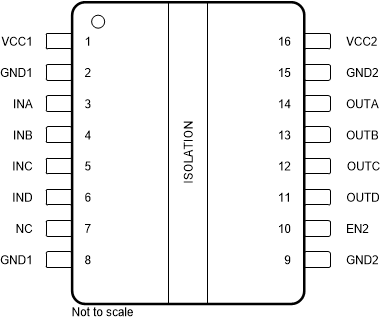

GUID-20210126-CA0I-KJKB-XBZ8-0BJBPZSXBMCM-low.gif图 6-1 ISO6740 DW 封装 16 引脚 SOIC-WB 顶视图
GUID-20200729-CA0I-NNVS-2HBJ-NM3VMKVKWDLK-low.gif图 6-2 ISO6741 DW 封装 16 引脚 SOIC-WB 顶视图
GUID-20210126-CA0I-SGMD-HJJB-7CFZ95JL2VND-low.gif图 6-3 ISO6742 DW 封装 16 引脚 SOIC-WB 顶视图
表 6-1 引脚功能
引脚I/O说明
名称ISO6740ISO6741ISO6742
EN1-77I输出使能 1。EN1 为高电平或开路时，启用侧 1 的输出引脚，EN1 为低电平时，处于高阻抗状态。
EN2101010I输出使能 2。EN2 为高电平或开路时，启用侧 2 的输出引脚，EN2 为低电平时，处于高阻抗状态。
GND12、82,82,8—VCC1 的接地连接
GND29、159,159,15—VCC2 的接地连接
INA333I输入，通道 A
INB444I输入，通道 B
INC5512I输入，通道 C
IND61111I输入，通道 D
NC7--未连接
OUTA141414O输出，通道 A
OUTB131313O输出，通道 B
OUTC12125O输出，通道 C
OUTD1166O输出，通道 D
VCC1111—电源，侧 1
VCC2161616—电源，侧 2
