ZHCSSZ2J May   2008  – August 2023 ISO3080 , ISO3082 , ISO3086 , ISO3088

PRODUCTION DATA

  1.   1
  2. 1 特性
  3. 2 应用
  4. 3 说明
  5. 4 修订历史记录
  6. 5 引脚配置和功能
  7. 6 规格
    1. 6.1  绝对最大额定值
    2. 6.2  ESD 等级
    3. 6.3  建议运行条件
    4. 6.4  热性能信息
    5. 6.5  绝缘规格
    6. 6.6  安全相关认证
    7. 6.7  安全限值
    8. 6.8  电气特性：驱动器
    9. 6.9  电气特性：接收器
    10. 6.10 电源电流
    11. 6.11 开关特性：驱动器
    12. 6.12 开关特性：接收器
    13. 6.13 绝缘特性曲线
    14. 6.14 典型特性
  8. 7 参数测量信息
  9. 8 详细说明
    1. 8.1 概述
    2. 8.2 功能方框图
    3. 8.3 特性说明
    4. 8.4 器件功能模式
      1. 8.4.1 器件 I/O 原理图
  10. 9 应用和实施
    1. 9.1 应用信息
    2. 9.2 典型应用
      1. 9.2.1 设计要求
      2. 9.2.2 详细设计过程
      3. 9.2.3 应用曲线
  11. 10电源相关建议
  12. 11布局
    1. 11.1 布局指南
    2. 11.2 布局示例
  13. 12器件和文档支持
    1. 12.1 文档支持
      1. 12.1.1 相关文档
    2. 12.2 接收文档更新通知
    3. 12.3 支持资源
    4. 12.4 商标
    5. 12.5 静电放电警告
    6. 12.6 术语表
  14. 13机械、封装和可订购信息

封装选项

请参考 PDF 数据表获取器件具体的封装图。

机械数据 (封装 | 引脚)
  • DW|16
散热焊盘机械数据 (封装 | 引脚)
订购信息

7 参数测量信息

GUID-A534B0F4-4392-4B45-B74D-FF335882DABF-low.gif图 7-1 驱动器 VOD 测试和电流定义
GUID-1DAB93D0-E32A-4653-BD60-CD9DF5CC8B1C-low.gif图 7-2 采用共模负载测试电路的驱动器 VOD
注： 除非另有说明，否则所示的测试电路适用于半双工器件 ISO3082 和 ISO3088。对于全双工器件，驱动器输出引脚为 Y 和 Z。
GUID-05FBE604-6883-4322-9FA5-C1B5AB02DA3B-low.gif图 7-3 驱动器共模输出电压的测试电路和波形定义
GUID-3A97D51E-2562-4BCE-AB84-01258AC28A78-low.gif图 7-4 驱动器开关测试电路和电压波形
GUID-43DE6135-FA9B-4F5C-B354-57AEA21ADCC5-low.gif图 7-5 驱动器高电平输出启用和禁用时间测试电路和电压波形
GUID-AF7AB770-2E5B-4A8E-8D93-0034F08A8507-low.gif图 7-6 驱动器低电平输出启用和禁用时间测试电路和电压波形
GUID-CC1E5C4E-C0DB-4DCF-8D65-EDC4C522E6CE-low.gif图 7-7 接收器电压和电流定义
GUID-E0128604-BB42-4C0C-BFCC-A796D26A789D-low.gif图 7-8 接收器开关测试电路和波形

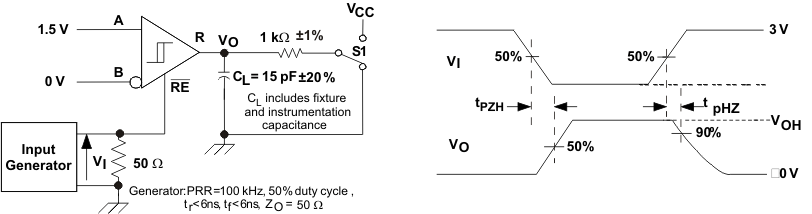

GUID-4AC04161-CAC8-40FE-86A9-95F061FF6786-low.gif图 7-9 接收器启用测试电路和波形，数据输出高电平
GUID-EC5F34AB-78C4-4EA9-AA52-57A2E9FCA940-low.gif图 7-10 接收器启用测试电路和波形，数据输出低电平
GUID-89A50DFF-3B9F-4B3D-85EC-143F3E4DDC7D-low.gif图 7-11 瞬态过压测试电路
GUID-91EC0620-07A4-462B-9DE2-3F3E39B6A17B-low.gif图 7-12 半双工共模瞬态抗扰度测试电路
GUID-BC5BA2FF-0924-4EE4-8808-6083E8BB45E9-low.gif图 7-13 全双工共模瞬态抗扰度测试电路
