7.5.7.5.5 对偏移值进行编程

确定如计算相对湿度偏移值 和计算温度偏移值 中所记录的 RH+/-、RHOS、T+/- 和 TOS 的期望值之后，确定正确的 CRC 校验和并将所有三个字节发送到 HDC302x-Q1，如图 7-22 所示（以及 +8.20% RH 和 –7.17°C 的示例场景）。发出此命令后，通信暂停至少需 50ms。

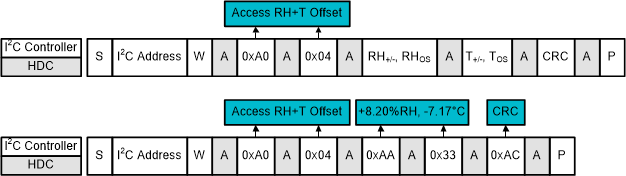

HDC3020-Q1 HDC3021-Q1 HDC3022-Q1 I2C 命令序列：对 RH 和 T 偏移进行编程（+8.20% RH 和 –7.17°C 的示例）图 7-22 I2C 命令序列：对 RH 和 T 偏移进行编程（+8.20% RH 和 –7.17°C 的示例）
