10.2.2 器件标识

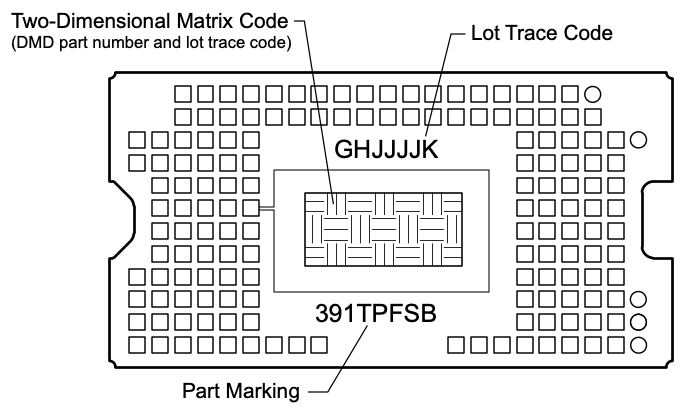

器件标识包括人类可读的信息和二维矩阵码。图 10-2 说明了可供人类读取的信息，其中包括 GHJJJJK DLP391TPFSB 这一清晰可辨的字符串。GHJJJJK 是批次追踪代码，DLP391TPFSB 则是器件标识。

示例：GHJJJJK DLP391TPFSB

DLP391TP DMD 标识位置图 10-2 DMD 标识位置
