6.8 窗口孔隙照明溢出计算

窗口孔隙关键区域的光学溢出量无法直接测量。对于在阵列上有均匀照明的系统，应使用在 DMD 上测得的总入射光功率以及 DMD 上指定关键区域的总光功率比值来确定光学溢出量。应使用光学模型来确定窗口孔隙关键区域的光功率百分比，并估算该区域的大小。

  • QAP-ILL = [QINCIDENT × OPAP_ILL_RATIO] ÷ AAP_ILL (W/cm2)

其中：

  • QAP-ILL = 窗口孔隙照明溢出 (W/cm2)
  • QINCIDENT = DMD 上的总入射光功率（瓦）（测量值）
  • OPAP_ILL_RATIO = 窗口孔隙关键区域的光功率与 DMD 上的总光功率之比（光学模型）
  • AAP-ILL = 窗口孔隙关键区域的大小 (cm2)（数据表）
  • OPCA_RATIO = 入射光功率占窗口孔隙关键区域的百分比 (%)（光学模型）

计算示例：

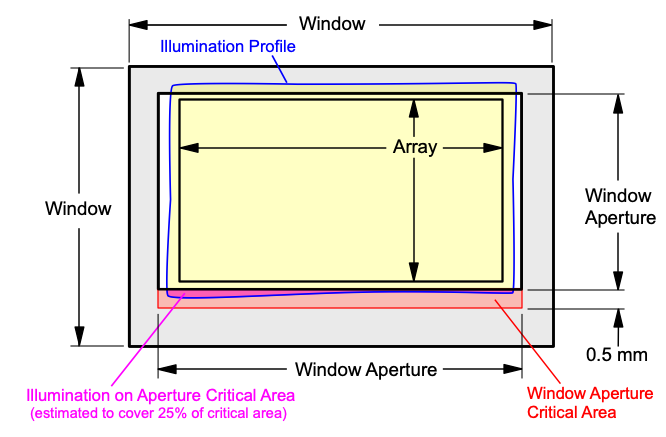

DLP391TP 窗口孔隙溢出示例图 6-3 窗口孔隙溢出示例

请参阅上图中的关键孔隙长度。

方程式 6. QINCIDENT = 12.1W (measured)
方程式 7. OPAP_ILL_RATIO = 0.312% (optical model)
方程式 8. OVCA_RATIO = 25% (optical model)
方程式 9. Length of the window aperture for critical area = 0.9802cm (data sheet)
方程式 10. Width of critical area = 0.050 cm (data sheet)
方程式 11. AAP-ILL = 0.9802cm × 0.050 cm = 0.04901cm2
方程式 12. QAP-ILL = (12.1W × 0.00312) ÷ (0.04901cm2 × 0.25) = 3.08W/cm2 (W/cm2)
