4 引脚配置和功能

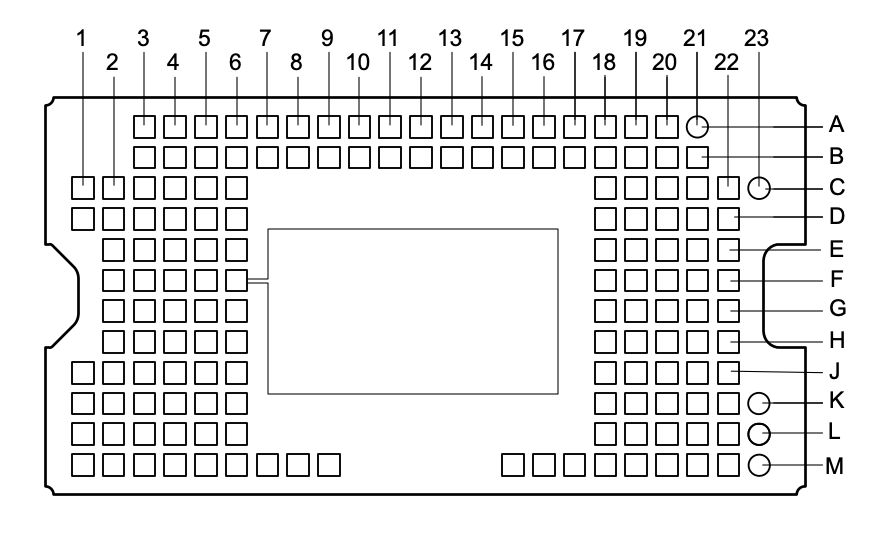

DLP391TP FSB 封装，154 引脚 LGA（底视图）图 4-1 FSB 封装，154 引脚 LGA（底视图）
表 4-1 引脚功能
引脚(2)类型(1)说明终端布线长度 (mm)
名称焊盘 ID
D_AP(0)C2I高速差分数据对通道 A0差分 100Ω1.123
D_AN(0)C3I高速差分数据对通道 A0差分 100Ω1.414
D_AP(1)D2I高速差分数据对通道 A1差分 100Ω1.212
D_AN(1)D3I高速差分数据对通道 A1差分 100Ω1.626
D_AP(2)C4I高速差分数据对通道 A2差分 100Ω3.011
D_AN(2)C5I高速差分数据对通道 A2差分 100Ω3.388
D_AP(3)D5I高速差分数据对通道 A3差分 100Ω3.682
D_AN(3)D6I高速差分数据对通道 A3差分 100Ω3.912
D_AP(4)G5I高速差分数据对通道 A4差分 100Ω3.542
D_AN(4)G6I高速差分数据对通道 A4差分 100Ω3.662
D_AP(5)E2I高速差分数据对通道 A5差分 100Ω0.972
D_AN(5)E3I高速差分数据对通道 A5差分 100Ω1.335
D_AP(6)E5I高速差分数据对通道 A6差分 100Ω4.520
D_AN(6)E6I高速差分数据对通道 A6差分 100Ω4.634
D_AP(7)H5I高速差分数据对通道 A7差分 100Ω3.200
D_AN(7)H6I高速差分数据对通道 A7差分 100Ω3.515
DCLK_APF4I高速差分时钟 A差分 100Ω2.610
DCLK_ANF5I高速差分时钟 A差分 100Ω3.068
D_BP(0)C20I高速差分数据对通道 B0差分 100Ω2.563
D_BN(0)C19I高速差分数据对通道 B0差分 100Ω2.636
D_BP(1)D21I高速差分数据对通道 B1差分 100Ω2.329
D_BN(1)D20I高速差分数据对通道 B1差分 100Ω2.487
D_BP(2)C18I高速差分数据对通道 B2差分 100Ω4.300
D_BN(2)D18I高速差分数据对通道 B2差分 100Ω4.569
D_BP(3)E20I高速差分数据对通道 B3差分 100Ω3.112
D_BN(3)E19I高速差分数据对通道 B3差分 100Ω3.485
D_BP(4)F22I高速差分数据对通道 B4差分 100Ω1.073
D_BN(4)F21I高速差分数据对通道 B4差分 100Ω1.239
D_BP(5)H18I高速差分数据对通道 B5差分 100Ω4.146
D_BN(5)G18I高速差分数据对通道 B5差分 100Ω4.330
D_BP(6)F18I高速差分数据对通道 B6差分 100Ω4.241
D_BN(6)E18I高速差分数据对通道 B6差分 100Ω4.494
D_BP(7)G22I高速差分数据对通道 B7差分 100Ω0.663
D_BN(7)G21I高速差分数据对通道 B7差分 100Ω1.054
DCLK_BPF20I高速差分时钟 B差分 100Ω2.404
DCLK_BNF19I高速差分时钟 B差分 100Ω2.610
D_CP(0)G2I高速差分数据对通道 C0差分 100Ω1.052
D_CN(0)G3I高速差分数据对通道 C0差分 100Ω1.112
D_CP(1)M7I高速差分数据对通道 C1差分 100Ω6.519
D_CN(1)M8I高速差分数据对通道 C1差分 100Ω6.611
D_CP(2)H2I高速差分数据对通道 C2差分 100Ω0.921
D_CN(2)H3I高速差分数据对通道 C2差分 100Ω1.376
D_CP(3)M5I高速差分数据对通道 C3差分 100Ω5.196
D_CN(3)M6I高速差分数据对通道 C3差分 100Ω5.318
D_CP(4)K3I高速差分数据对通道 C4差分 100Ω1.579
D_CN(4)K4I高速差分数据对通道 C4差分 100Ω1.648
D_CP(5)M3I高速差分数据对通道 C5差分 100Ω3.414
D_CN(5)M4I高速差分数据对通道 C5差分 100Ω3.857
D_CP(6)L4I高速差分数据对通道 C6差分 100Ω2.460
D_CN(6)L5I高速差分数据对通道 C6差分 100Ω2.566
D_CP(7)K1I高速差分数据对通道 C7差分 100Ω1.114
D_CN(7)L1I高速差分数据对通道 C7差分 100Ω1.707
DCLK_CPK5I高速差分时钟 C差分 100Ω3.744
DCLK_CNK6I高速差分时钟 C差分 100Ω3.883
D_DP(0)J19I高速差分数据对通道 D0差分 100Ω4.189
D_DN(0)J18I高速差分数据对通道 D0差分 100Ω4.435
D_DP(1)M18I高速差分数据对通道 D1差分 100Ω6.588
D_DN(1)M17I高速差分数据对通道 D1差分 100Ω6.867
D_DP(2)H21I高速差分数据对通道 D2差分 100Ω1.754
D_DN(2)H20I高速差分数据对通道 D2差分 100Ω1.936
D_DP(3)J22I高速差分数据对通道 D3差分 100Ω1.339
D_DN(3)J21I高速差分数据对通道 D3差分 100Ω1.634
D_DP(4)L20I高速差分数据对通道 D4差分 100Ω3.329
D_DN(4)L19I高速差分数据对通道 D4差分 100Ω3.436
D_DP(5)M20I高速差分数据对通道 D5差分 100Ω3.631
D_DN(5)M19I高速差分数据对通道 D5差分 100Ω3.738
D_DP(6)M22I高速差分数据对通道 D6差分 100Ω2.420
D_DN(6)M21I高速差分数据对通道 D6差分 100Ω2.573
D_DP(7)K22I高速差分数据对通道 D7差分 100Ω1.406
D_DN(7)K21I高速差分数据对通道 D7差分 100Ω1.881
DCLK_DPK19I高速差分时钟 D差分 100Ω3.916
DCLK_DNK18I高速差分时钟 D差分 100Ω4.022
TEMP_NM2I温度二极管 N1.133
TEMP_PM1I温度二极管 P1.237
LS_RDATA_DB7OLPSDR 输出4.978
LS_RDATA_CA4OLPSDR 输出2.897
LS_WDATAB5ILPSDR 输入2.524
LS_RDATA_BA7OLPSDR 输出5.103
LS_RDATA_AA3OLPSDR 输出1.725
LS_CLKA5ILPSDR 输入2.454
DMD_DEN_ARSTZD1IARSTZ17.5kΩ 下拉0.735
VDDA6、A8、A10、A12、A14、A16、A18、B4、B11、B13、B15、B19、B21、C21、D22、E21、G4、J1、J4、J6、L2、M15P数字内核电源电压8.350
VBIASA20、B6P微镜复位信号正偏置的电源电压7.409
VRESETB8、B17P微镜复位信号负偏置的电源电压3.374
VOFFSETB9、M16PHVCMOS 逻辑的电源电压，升压逻辑电平1.797
VDDIC22、E4、F2、G20、J2、L22P19.977
VSSA9、A11、A13、A15、A17、A19、B3、B10、B12、B14、B16、B18、B20、C1、C6、D4、D19、E22、F3、F6、G19、H4、H19、H22、J3、J5、J20、K2、K20、L3、L6、L18、L21、M9G接地12.614
N/CA21、C23、K23、L23、M23NC无连接引脚不适用
(1) I = 输入，O = 输出，P = 电源，G = 接地，NC = 无连接
(2) 仅电气连接 151 个引脚以用于功能用途。
