8.5.1 F/S 模式协议

  1. 主器件通过产生启动条件来启动数据传输。启动条件是当 SCL 为高电平时在 SDA 线上发生从高到低的转换，如Figure 57 所示。所有与 I2CTM 兼容的器件都会识别启动条件。

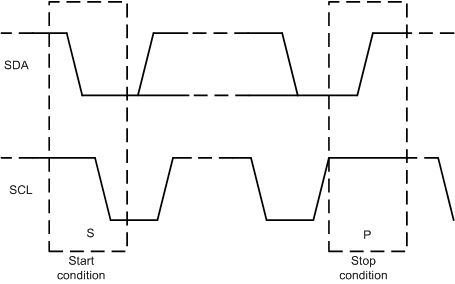

    2. DAC53608 DAC43608 timing-03-SLASEQ4.gifFigure 57. 启动和停止条件
    DAC53608 DAC43608 timing-04-SLASEQ4.gifFigure 58. I2CTM 总线上的位传输
  2. 主器件随后产生 SCL 脉冲，并在 SDA 线上发送 7 位地址和读取/写入方向位 (R/W)。在所有传输期间，主器件确保数据有效。有效数据条件要求 SDA 线在时钟脉冲的整个高电平期间保持稳定，如Figure 58 所示。所有器件都识别主器件发送的地址，并将其与内部固定地址进行比较。只有具有匹配地址的从器件才会通过在第 9 个 SCL 周期的整个高电平期间拉低 SDA 线来产生确认（如Figure 56 所示，在第 9 个 SCL 周期的整个高电平期间将 SDA 线拉低）。在检测到该确认时，主器件便知道已建立与从器件的通信链路。
  3. 主器件产生更多的 SCL 周期，以便向从器件发送（R/W 位为 0）数据或接收（R/W 位为 1）数据。在任一种情况下，接收器都必须确认发送器发送的数据。因此，确认信号可由主器件或从器件生成，具体取决于哪一方是接收器。9 位有效数据序列包含 8 个数据位和 1 个确认位，并可根据需要继续。
  4. 为了用信号指示数据传输结束，主器件通过在 SCL 线处于高电平期间将 SDA 线从高电平拉低来产生停止条件（请参阅 Figure 57）。此操作将释放总线并停止与寻址的从器件之间的通信链路。所有与 I2CTM 兼容的器件都会识别停止条件。在收到停止条件后，将释放总线，然后所有从器件等待启动条件，接着是匹配的地址。
