8.2.1.3 应用曲线

以下各图为使用 CDCLVP111-SEP 前后的示例相位噪声图。CDCLVP111-SEP 时钟缓冲器在 12kHz 至 20MHz 范围内增加了典型 fs 的抖动（2.4GHz 输出）。下面展示了更多的频率相位噪声图。

CDCLVP111-SEP SMA100A 参考相位噪声，82fs、100MHz（12kHz 至 20MHz）
图 8-10 SMA100A 参考相位噪声，82fs、100MHz（12kHz 至 20MHz）

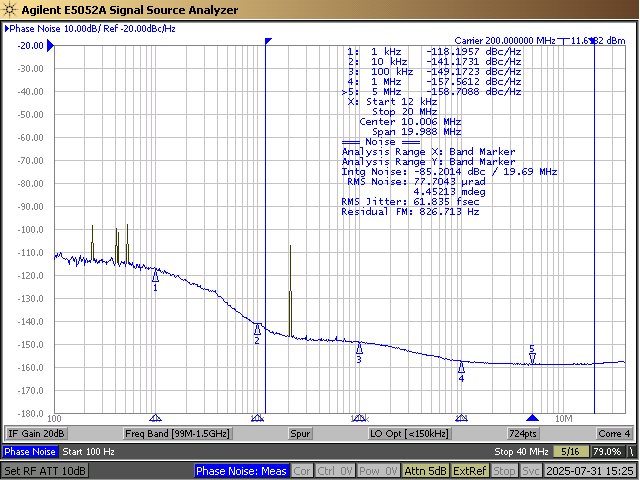

CDCLVP111-SEP SMA100A 参考相位噪声，62fs、200MHz（12kHz 至 20MHz）
图 8-12 SMA100A 参考相位噪声，62fs、200MHz（12kHz 至 20MHz）
CDCLVP111-SEP SMA100A 参考相位噪声，22fs、1GHz（12kHz 至 20MHz）
图 8-14 SMA100A 参考相位噪声，22fs、1GHz（12kHz 至 20MHz）
CDCLVP111-SEP SMA100A 参考相位噪声，22fs、2.4GHz（12kHz 至 20MHz）
图 8-16 SMA100A 参考相位噪声，22fs、2.4GHz（12kHz 至 20MHz）
CDCLVP111-SEP CDCLVP111-SEP 输出相位噪声、155fs 附加抖动、100MHz（12kHz 至 20MHz）
图 8-11 CDCLVP111-SEP 输出相位噪声、155fs 附加抖动、100MHz（12kHz 至 20MHz）
CDCLVP111-SEP CDCLVP111-SEP 输出相位噪声、88fs 附加抖动、200MHz（12kHz 至 20MHz）
图 8-13 CDCLVP111-SEP 输出相位噪声、88fs 附加抖动、200MHz（12kHz 至 20MHz）
CDCLVP111-SEP CDCLVP111-SEP 输出相位噪声、20fs 附加抖动、1GHz（12kHz 至 20MHz）
图 8-15 CDCLVP111-SEP 输出相位噪声、20fs 附加抖动、1GHz（12kHz 至 20MHz）
CDCLVP111-SEP CDCLVP111-SEP 输出相位噪声，13fs、2.4GHz（12kHz 至 20MHz）
图 8-17 CDCLVP111-SEP 输出相位噪声，13fs、2.4GHz（12kHz 至 20MHz）
