8.4.2 布局示例

图 8-3 和 图 8-4 均为 PCB 布局示例，二者展示了热设计实践的应用以及器件 DAP 和 PCB 之间的低电感接地连接。

CDCDB2000 具有 85Ω 差分输出阻抗 LP-HCSL 型号驱动器。连接到 CKx 引脚的所有传输线路必须采用 85Ω 差分阻抗和 42.5Ω 单端阻抗，以避免反射和增加辐射发射。务必去除或减少传输线路上的残桩。

CDCDB2000 CDCDB2000 的 PCB 布局示例，顶层图 8-3 CDCDB2000 的 PCB 布局示例，顶层
CDCDB2000 CDCDB2000 的 PCB 布局示例，GND 层图 8-4 CDCDB2000 的 PCB 布局示例，GND 层

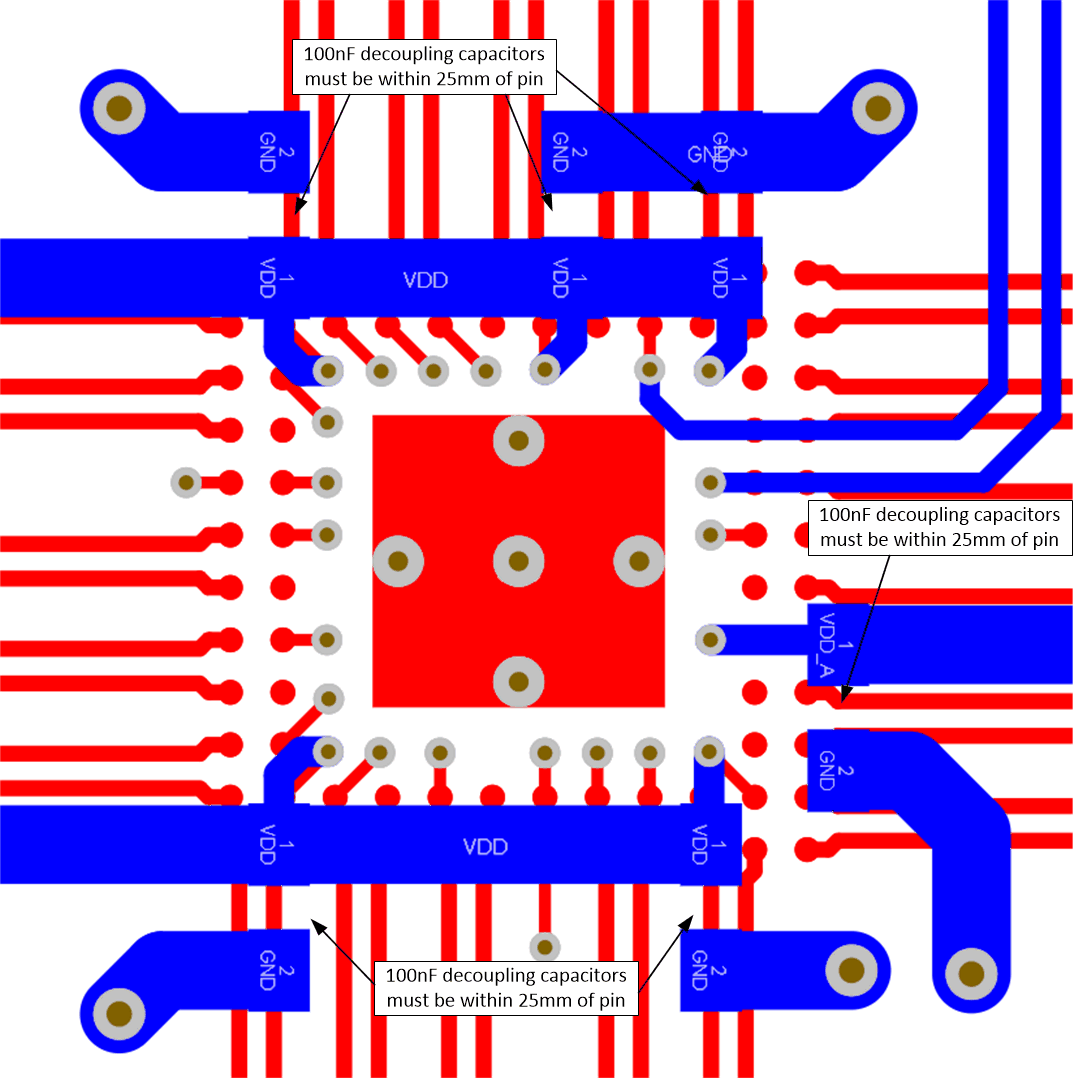

CDCDB2000 CDCDB2000 的 PCB 布局示例，底层图 8-5 CDCDB2000 的 PCB 布局示例，底层
