6.10.5.17.2.7 UHS-I SDR104 模式

表 6-83 和图 6-99 说明了 MMC1/2 的开关特性 - UHS-I SDR104 模式。

表 6-83 MMC1/2 开关特性 - UHS-I SDR104 模式 请参阅图 6-99
编号参数最小值最大值单位
fop(clk)工作频率，MMC[x]_CLK200MHz
SDR1045tc(clk)周期时间，MMC[x]_CLK5ns
SDR1046tw(clkH)脉冲持续时间，MMC[x]_CLK 高电平2.12ns
SDR1047tw(clkL)脉冲持续时间，MMC[x]_CLK 低电平2.12ns
SDR1048td(clkH-cmdV)延迟时间，MMC[x]_CLK 上升沿到 MMC[x]_CMD 转换1.073.21ns
SDR1049td(clkH-dV)延迟时间，MMC[x]_CLK 上升沿到 MMC[x]_DAT[3:0] 转换1.073.21ns
A. 对于 MMC1 和 MMC2，x = 1、2

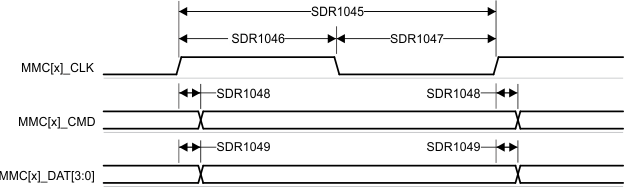

AM69A AM69 MMC1/2 - UHS-I SDR104 - 发送模式图 6-99 MMC1/2 - UHS-I SDR104 - 发送模式
