6.10.5.5 DSS

如需进一步详细了解器件显示子系统 - 视频输出端口的特性和其他说明信息，请参阅信号说明和详细说明 中的相应小节。

表 6-34 表示 DPI 时序条件。

表 6-34 DPI 时序条件
参数最小值最大值单位
输入条件
SRI输入压摆率1.4426.4V/ns
输出条件
CL输出负载电容1.55pF
PCB 连接要求
td(Trace Mismatch Delay)所有引线之间的传播延迟不匹配100ps

表 6-35、表 6-36、图 6-44 和图 6-45 假设在建议运行条件和电气特性条件下进行测试。

表 6-35 DPI 视频输出开关特性
编号(2)参数最小值最大值单位
D1tc(pclk)周期时间，VOUT(x)_PCLK6.06ns
D2tw(pclkL)脉冲持续时间，VOUT(x)_PCLK 低电平0.475×P(1)ns
D3tw(pclkH)脉冲持续时间，VOUT(x)_PCLK 高电平0.475×P(1)ns
D4td(pclkV-dataV)延迟时间，VOUT(x)_PCLK 转换到 VOUT(x)_DATA[23:0] 转换-0.681.78ns
D5td(pclkV-ctrlL)延迟时间，VOUT(x)_PCLK 转换到控制信号 VOUT(x)_VSYNC、VOUT(x)_HSYNC、VOUT(x)_DE 下降沿-0.681.78ns
(1) P = 输出 VOUT(x)_PCLK 周期（以 ns 为单位）。
(2) VOUT(x) 中的 x = 1 或 2

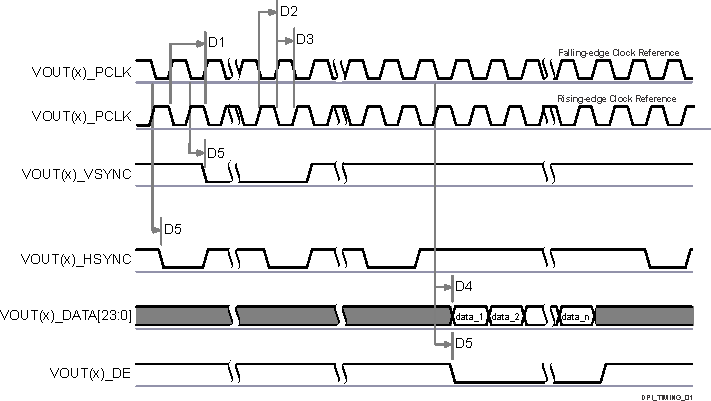

AM69A AM69 DPI 视频输出
A. 数据置为有效的配置可以在像素时钟的下降沿或上升沿进行编程。
B. VOUT(x)_HSYNC 和 VOUT(x)_VSYNC 的极性和脉冲宽度是可编程的，请参阅器件 TRM 的外设 一章中的显示子系统 (DSS) 一节。
C. VOUT(x)_PCLK 频率是可配置的，请参阅器件 TRM 的外设 一章中的显示子系统 一节。
D. VOUT(x) 中的 x = 1 或 2。
图 6-44 DPI 视频输出

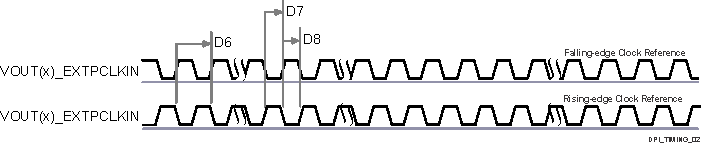

表 6-36 DPI 外部像素时钟时序要求
编号(2)最小值最大值单位
D6tc(extpclkin)周期时间，VOUT(x)_EXTPCLKIN6.06ns
D7tw(extpclkinL)脉冲持续时间，VOUT(x)_EXTPCLKIN 低电平0.45×P(1)ns
D8tw(extpclkinH)脉冲持续时间，VOUT(x)_EXTPCLKIN 高电平0.45×P(1)ns
(1) P = 输出 VOUT(x)_PCLK 周期（以 ns 为单位）。
(2) VOUT(x) 中的 x = 1 或 2
AM69A AM69 DPI 外部像素时钟输入
图 6-45 DPI 外部像素时钟输入

有关更多信息，请参阅器件 TRM 的外设 一章中的显示子系统 (DSS) 和外设 一节。
