Typical values at TA = +25°C with
nominal supplies. Unless otherwise noted, TX input data rate = 491.52MSPS,
fDAC = 11796.48MSPS, interleave mode, AOUT = –1
dBFS, 1st Nyquist zone output, Internal PLL, fREF =
491.52MSPS, 24x Interpolation, DSA = 0 dB, Sin(x)/x enabled, DSA calibrated.
Excluding PCB and cable losses, Aout = -0.5dBFS, DSA = 0, 4.9 GHz matching |
Figure 5-475 TX Full Scale vs RF Frequency and Channel at 11796.48MSPSExcluding PCB and cable losses, Aout = -0.5dBFS, DSA = 0, 4.9 GHz matching |
Figure 5-477 TX Full Scale vs RF Frequency and Channel at 8847.36MSPS, Mix Mode, 2nd Nyquist ZoneAout = -0.5dBFS, 4.9 GHz Matching, PCB and cable losses included. |
|
Figure 5-479 TX Full Scale Output Power vs Temperature and Channel at 4.9 GHzfDAC=11796.48MSPS, interleave mode, matching at 4.9 GHz |
Differential Gain Error = POUT(DSA Setting – 1) – POUT(DSA Setting) + 1 |

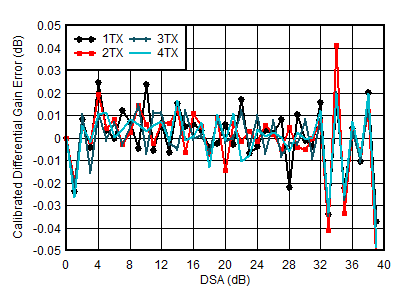

Figure 5-481 TX Calibrated Differential Gain Error vs DSA Setting and Channel at 4.9 GHzfDAC = 11796.48MSPS, interleave mode, matching at 4.9 GHz |
Integrated Gain Error = POUT(DSA Setting) – POUT(DSA Setting = 0) + (DSA Setting) |
Figure 5-483 TX Calibrated Integrated Gain Error vs DSA Setting and Channel at 4.9 GHzfDAC = 11796.48MSPS, interleaved mode, matching at 4.9 GHz |
Differential Gain Error = POUT(DSA Setting – 1) – POUT(DSA Setting) + 1 |
Figure 5-485 TX Calibrated Differential Gain Error vs DSA Setting and Temperature at 4.9 GHzfDAC = 11796.48MSPS, interleaved mode, matching at 4.9 GHz |
Integrated Gain Error = POUT(DSA Setting) – POUT(DSA Setting = 0) + (DSA Setting) |
Figure 5-487 TX Calibrated Integrated Gain Error vs DSA Setting and Temperature at 4.9 GHzfDAC = 11796.48MSPS, interleaved mode, matching at 4.9 GHz |
Differential Phase Error = PhaseOUT(DSA Setting – 1) – PhaseOUT(DSA Setting) |
Phase DNL spike may occur at any DSA setting. |
Figure 5-489 TX Calibrated Differential Phase Error vs DSA Setting and Channel at 4.9 GHzfDAC = 11796.48MSPS, interleaved mode, matching at 4.9 GHz |
Integrated Phase Error = Phase(DSA Setting) – Phase(DSA Setting = 0) |
Figure 5-491 TX Calibrated Integrated Phase Error vs DSA Setting and Channel at 4.9 GHzfDAC = 11796.48MSPS, interleaved mode, matching at 4.9 GHz |
Differential Phase Error = PhaseOUT(DSA Setting – 1) – PhaseOUT(DSA Setting) |
Figure 5-493 TX Calibrated Differential Phase Error vs DSA Setting and Temperature at 4.9 GHzfDAC = 11796.48MSPS, interleaved mode, matching at 4.9 GHz |
Integrated Phase Error = Phase(DSA Setting) – Phase(DSA Setting = 0) |
Figure 5-495 TX Calibrated Integrated Phase Error vs DSA Setting and Temperature at 4.9 GHzfDAC=11796.48MSPS, interleave mode, matching at 4.9GHz, Aout = –13 dBFS. |
|
Figure 5-497 TX NSD vs Output Frequency and Digital Amplitude at 4.9 GHz (DSA=0dB)fDAC = 11796.48MSPS, interleaved mode, matching at 4.9 GHz, fCENTER = 4.9GHz, -13 dBFS each tone |
Figure 5-499 TX IMD3 vs DSA Setting at 4.9 GHzfDAC = 11796.48MSPS, interleaved mode, matching at 4.9 GHz, fCENTER = 4.9GHz, –13 dBFS each tone, worst channel |
Figure 5-501 TX IMD3 vs Tone Spacing and Temperature at 4.9 GHzTM1.1, POUT_RMS = –13 dBFS |
Figure 5-503 TX 20-MHz LTE Output Spectrum at 4.9 GHzMatching at 4.9 GHz, single carrier 20-MHz BW TM1.1 LTE |
Figure 5-505 TX 20-MHz LTE ACPR vs Digital Level at 4.9 GHzMatching at 4.9 GHz, single carrier 100-MHz BW TM1.1 NR |
Figure 5-507 TX 100-MHz NR ACPR vs Digital Level at 4.9 GHzMatching at 4.9 GHz, single carrier 20-MHz BW TM1.1 LTE |
Figure 5-509 TX 20-MHz LTE ACPR vs DSA at 4.9 GHzMatching at 4.9 GHz, single carrier 100-MHz BW TM1.1 NR |
Figure 5-511 TX 100-MHz NR ACPR vs DSA at 4.9 GHzMatching at 4.9 GHz, fDAC = 11.79648GSPS, interleave mode, normalized to output power at harmonic frequency |
Figure 5-513 TX HD2 vs Digital Amplitude and Output Frequency at 4.9 GHzfDAC = 11796.48MSPS, interleave mode, 4.9 GHz matching, includes PCB and cable losses. ILn = fS/n ± fOUT. |
Figure 5-515 TX Single Tone (–1 dBFS) Output Spectrum at 4.9 GHz (0-fDAC)fDAC = 11796.48MSPS, interleave mode, 4.9 GHz matching, includes PCB and cable losses. ILn = fS/n ± fOUT. |
Figure 5-517 TX Single Tone (–6 dBFS) Output Spectrum at 4.9 GHz (0-fDAC)fDAC = 11796.48MSPS, interleave mode, 4.9 GHz matching, includes PCB and cable losses. ILn = fS/n ± fOUT. |
Figure 5-519 TX Single Tone (–12 dBFS) Output Spectrum at 4.9 GHz (0-fDAC)Excluding PCB and cable losses, Aout = -0.5dBFS, DSA = 0, 4.9 GHz matching |
Figure 5-476 TX Full Scale vs RF Frequency and Channel at 5898.24MSPS, Mix Mode, 2nd Nyquist ZonefDAC = 11796.48 MSPS, Aout = -0.5dBFS, matching 4.9 GHz |
|
Figure 5-478 TX Output Power vs DSA Setting and Channel at 4.9 GHzfDAC=11796.48MSPS, interleave mode, matching at 4.9 GHz |
Differential Gain Error = POUT(DSA Setting – 1) – POUT(DSA Setting) + 1 |
Figure 5-480 TX Uncalibrated Differential Gain Error vs DSA Setting and Channel at 4.9 GHzfDAC=11796.48MSPS, interleave mode, matching at 4.9 GHz |
Integrated Gain Error = POUT(DSA Setting) – POUT(DSA Setting = 0) + (DSA Setting) |

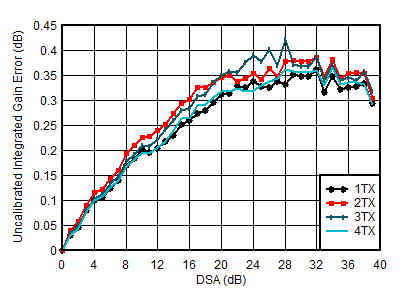

Figure 5-482 TX Uncalibrated Integrated Gain Error vs DSA Setting and Channel at 4.9 GHzfDAC = 11796.48MSPS, interleaved mode, matching at 4.9 GHz |
Differential Gain Error = POUT(DSA Setting – 1) – POUT(DSA Setting) + 1 |
Figure 5-484 TX Uncalibrated Differential Gain Error vs DSA Setting and Temperature at 4.9 GHzfDAC = 11796.48MSPS, interleaved mode, matching at 4.9 GHz |
Integrated Gain Error = POUT(DSA Setting) – POUT(DSA Setting = 0) + (DSA Setting) |
Figure 5-486 TX Uncalibrated Integrated Gain Error vs DSA Setting and Temperature at 4.9 GHzfDAC = 11796.48MSPS, interleaved mode, matching at 4.9 GHz |
Differential Phase Error = PhaseOUT(DSA Setting – 1) – PhaseOUT(DSA Setting) |
Figure 5-488 TX Uncalibrated Differential Phase Error vs DSA Setting and Channel at 4.9 GHzfDAC = 11796.48MSPS, interleaved mode, matching at 4.9 GHz |
Integrated Phase Error = Phase(DSA Setting) – Phase(DSA Setting = 0) |
|
Figure 5-490 TX Uncalibrated Integrated Phase Error vs DSA Setting and Channel at 4.9 GHzfDAC = 11796.48MSPS, interleaved mode, matching at 4.9 GHz |
Differential Phase Error = PhaseOUT(DSA Setting – 1) – PhaseOUT(DSA Setting) |
Figure 5-492 TX Uncalibrated Differential Phase Error vs DSA Setting and Temperature at 4.9 GHzfDAC = 11796.48MSPS, interleaved mode, matching at 4.9 GHz |
Integrated Phase Error = Phase(DSA Setting) – Phase(DSA Setting = 0) |
Figure 5-494 TX Uncalibrated Integrated Phase Error vs DSA Setting and Temperature at 4.9 GHzfDAC = 11796.48MSPS, interleaved mode, matching at 4.9 GHz, POUT = –13 dBFS |
|
|
Figure 5-496 TX Output Noise vs Channel and Attenuation at 4.9 GHzfDAC=11796.48MSPS, interleave mode, matching at 4.9GHz, Aout = –13 dBFS. |
|
Figure 5-498 TX NSD vs Output Frequency and Digital Amplitude at 4.9GHz (DSA=6dB)fDAC = 11796.48MSPS, interleaved mode, matching at 4.9 GHz, fCENTER = 4.9GHz, –13 dBFS each tone |

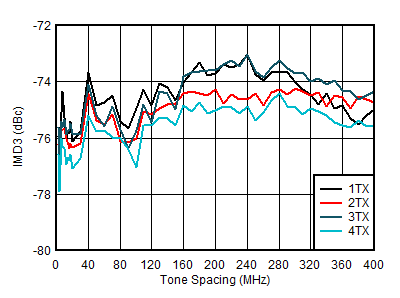

Figure 5-500 TX IMD3 vs Tone Spacing and Channel at 4.9 GHzfDAC = 11796.48MSPS, interleaved mode, matching at 4.9 GHz, fCENTER = 4.9GHz, fSPACING = 20 MHz |
Figure 5-502 TX IMD3 vs Digital Level at 4.9 GHzTM1.1, POUT_RMS = –13 dBFS |
Figure 5-504 TX 100-MHz NR Output Spectrum at 4.9 GHzMatching at 4.9 GHz, single carrier 20-MHz BW TM1.1 LTE |
Figure 5-506 TX 20-MHz LTE alt-ACPR vs Digital Level at 4.9 GHzMatching at 4.9 GHz, single carrier 100-MHz BW TM1.1 NR |
Figure 5-508 TX 100-MHz NR alt-ACPR vs Digital Level at 4.9 GHzMatching at 4.9 GHz, single carrier 20-MHz BW TM1.1 LTE |
Figure 5-510 TX 20-MHz LTE alt-ACPR vs DSA at 4.9 GHzMatching at 4.9 GHz, single carrier 100-MHz BW TM1.1 NR |
|
Figure 5-512 TX 100-MHz NR alt-ACPR vs DSA at 4.9 GHzMatching at 4.9 GHz, fDAC = 11.79648GSPS, interleave mode, normalized to output power at harmonic frequency |
|
Figure 5-514 TX HD3 vs Digital Amplitude and Output Frequency at 4.9 GHzfDAC = 11796.48MSPS, interleave mode, 4.9 GHz matching, includes PCB and cable losses |
Figure 5-516 TX Single Tone (–1 dBFS) Output Spectrum at 4.9 GHz (±300 MHz)fDAC = 11796.48MSPS, interleave mode, 4.9 GHz matching, includes PCB and cable losses |
Figure 5-518 TX Single Tone (–6 dBFS) Output Spectrum at 4.9 GHz (±300 MHz)fDAC = 11796.48MSPS, interleave mode, 4.9 GHz matching, includes PCB and cable losses |
Figure 5-520 TX Single Tone (–12 dBFS) Output Spectrum at 4.9 GHz (±300 MHz)
