5.8 典型特性：VOUT DAC

TA = 25°C，PVDD = 2.7V，IOVDD = 1.8V，外部或内部 VREFIO = 1.25V，RLOAD = 50kΩ 至 GND，CLOAD = 100pF 至 GND，且数字输入处于 IOVDD 或 GND（除非另有说明）


图 5-3 DAC DNL 与数字输入代码间的关系

图 5-5 DAC INL 与数字输入代码间的关系

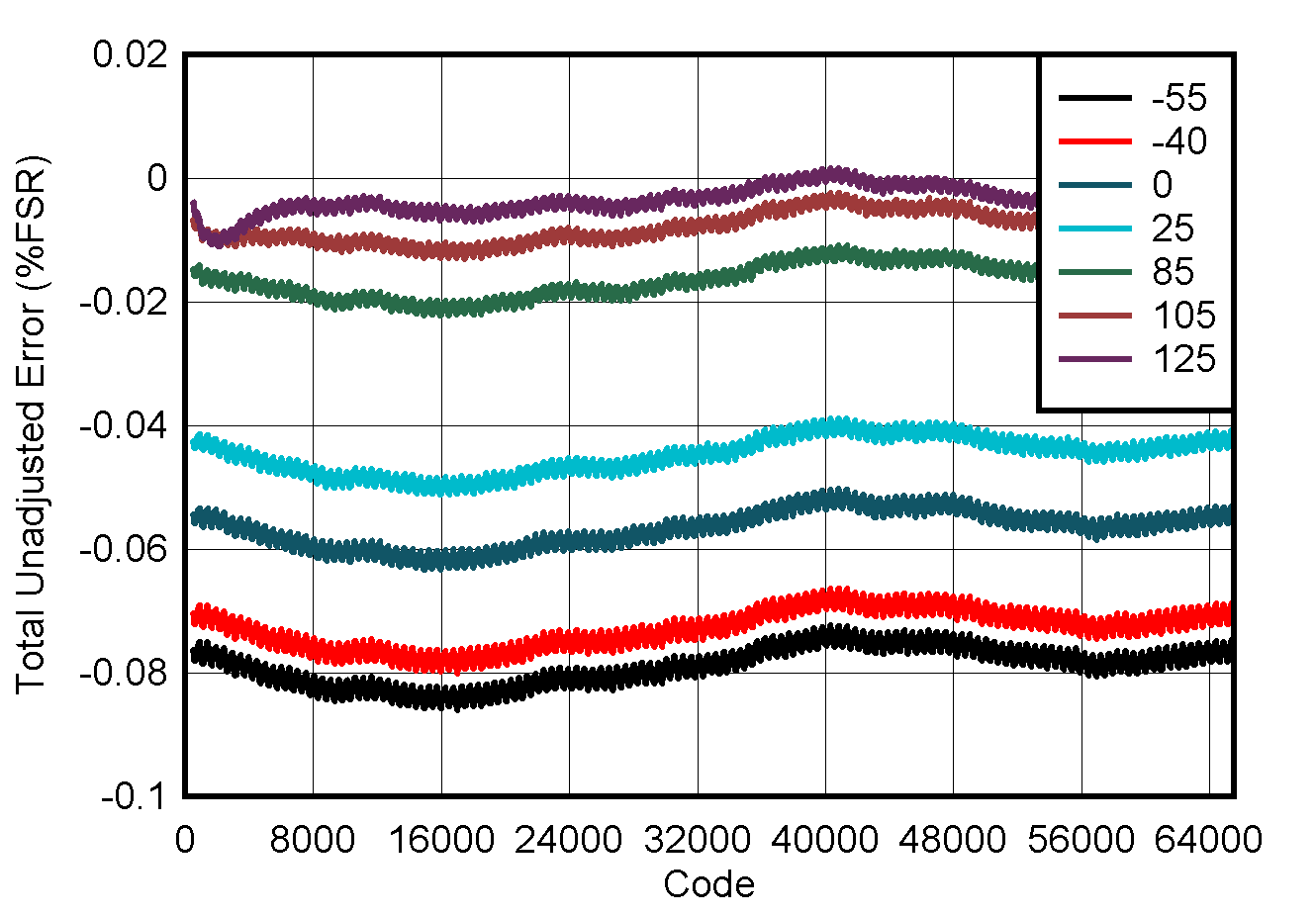

图 5-7 DAC TUE 与数字输入代码间的关系

图 5-9 零代码阻抗
DAC 处于中间码
图 5-11 DAC 拉电流和灌电流能力
PVDD = 5.5V
图 5-13 DAC 干扰脉冲上升沿
GUID-20230302-SS0I-7CXX-4ZN0-G7M6DBHHS9BP-low.png图 5-15 DAC 增益误差与温度间的关系
GUID-20230302-SS0I-2GL2-WTPS-ZQKCMHT4H9BG-low.png图 5-17 DAC 满量程误差与温度间的关系
DAC 处于中间码 PVDD = 5.5V
图 5-19 DAC 输出噪声，0.1Hz 至 10Hz

图 5-21 DAC 上升建立时间

图 5-23 采用线性压摆率控制功能的 DAC 建立时间

图 5-25 DAC RESET 响应
内部基准
图 5-27 DAC 交流 PSRR 与频率间的关系

图 5-4 最小和最大 DAC DNL 范围与温度间的关系

图 5-6 最小和最大 DAC INL 范围与温度间的关系

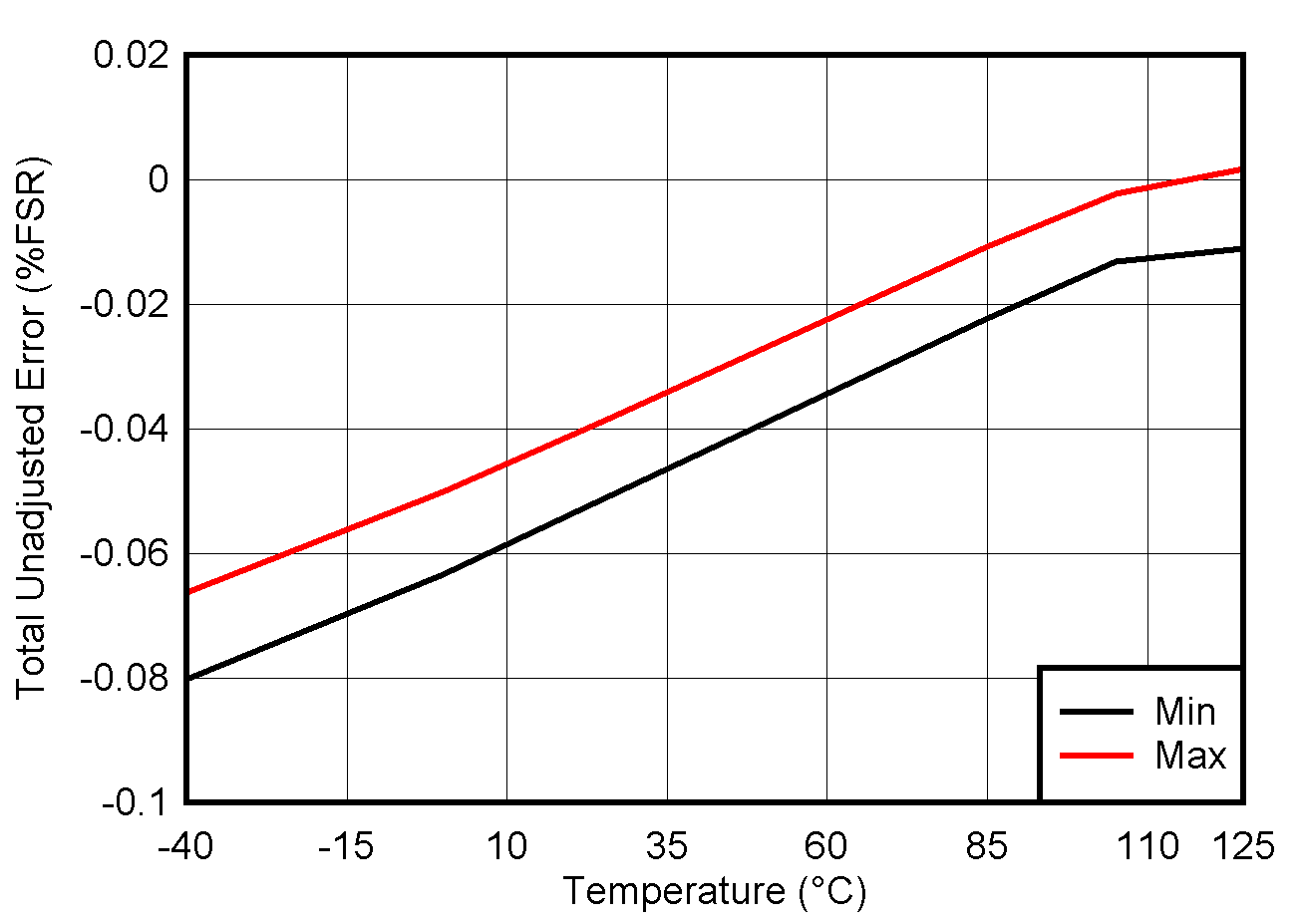

图 5-8 最小和最大 DAC TUE 与温度间的关系

图 5-10 DAC 下余量与温度和负载间的关系
理想基准
图 5-12 DAC 输出电压长期稳定性
PVDD = 5.5V
图 5-14 DAC 干扰脉冲下降沿
GUID-20230302-SS0I-SFNB-RZJX-RZKMLZHRHMVZ-low.png图 5-16 DAC 偏移误差与温度间的关系
GUID-20230302-SS0I-MBJM-F6TX-XHHJ4BXXSWCG-low.png图 5-18 DAC 零标度误差与温度间的关系
DAC 处于中间码 PVDD = 5.5V
图 5-20 DAC 输出噪声密度与频率间的关系

图 5-22 DAC 下降建立时间

图 5-24 采用正弦压摆率控制功能的 DAC 建立时间

图 5-26 DAC 电源上电，PVDD = 2.7V
