7.4.4.5 双 DDC 和冗余数据模式

在双通道模式下运行时，可以使用 DIG_BIND_A 或 DIG_BIND_B 将来自一个通道的数据路由到两个数字下变频器块（请参阅数字通道绑定寄存器）。此特性可实现从单个 ADC 通道对两个单独的捕获频带进行降频转换。在此模式下，可以通过设置 PD_ACH 或 PD_BCH（请参阅通道掉电寄存器）将第二个 ADC 断电。

此外，通过将数据从一个 ADC 通道路由到两个 JESD204C 链路，DIG_BIND_A 或 DIG_BIND_B 可用于为单独的数字处理器提供冗余数据。冗余数据模式可用于除单通道模式之外的所有 JMODE 模式。图 7-24 演示了双 DDC 模式和冗余数据模式，其中 ADC 通道 A 的数据路由到两个 DDC，然后传输到单个处理器或两个处理器（用于冗余）。

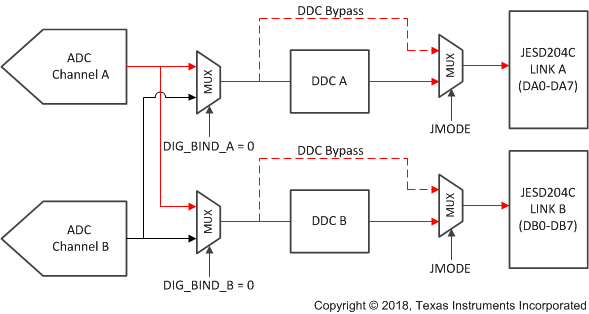

ADC12DJ5200RF ADC12DJ5210RF 通道 A 的双 DDC 模式或冗余数据模式图 7-24 通道 A 的双 DDC 模式或冗余数据模式
