6.11 典型特性

典型值条件：TA = 25°C，VA19 = 1.9V，VA11 = VD11 = 1.1V，VS11 = 1.1V（仅 ADC12DJ5210RF），默认的满量程电压 (FS_RANGE_A = FS_RANGE_B = 0xA000)，单通道模式下施加于 INA± 的输入信号，fIN = 347MHz，AIN = –1dBFS，fCLK = 额定最大时钟频率，经过滤波处理，1-VPP 正弦波时钟，JMODE = 1，抖动启用默认设置，VA11、VD11 和 VS11 噪声抑制开启 (EN_VA11_NOISE_SUPPR = EN_VD11_NOISE_SUPPR = EN_VS11_NOISE_SUPPR = 1)，且进行背景校准（另有说明除外）；信噪比 (SNR) 结果不包括直流 (DC)、二次谐波 (HD2) 到九次谐波 (HD9) 及交织杂散；信噪失真比 (SINAD)、有效位数 (ENOB) 和无杂散动态范围 (SFDR) 结果不包括直流 (DC) 及固定频率交织杂散

ADC12DJ5200RF ADC12DJ5210RF 输入振幅与输入频率间的关系
图 6-1 输入振幅与输入频率间的关系
ADC12DJ5200RF ADC12DJ5210RF DNL 与 ADC 代码间的关系
图 6-3 DNL 与 ADC 代码间的关系

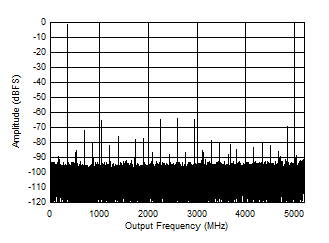

ADC12DJ5200RF ADC12DJ5210RF DES 模式：347MHz 时的单音 FFT
图 6-5 DES 模式：347MHz 时的单音 FFT
ADC12DJ5200RF ADC12DJ5210RF DES 模式：2397MHz 时的单音 FFT
图 6-7 DES 模式：2397MHz 时的单音 FFT
ADC12DJ5200RF ADC12DJ5210RF DES 模式：5597MHz 时的单音 FFT
图 6-9 DES 模式：5597MHz 时的单音 FFT

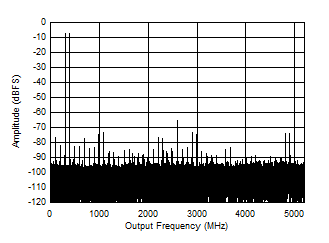

ADC12DJ5200RF ADC12DJ5210RF DES 模式：347MHz 时的双音 FFT
每个单音为 -7dBFS，100MHz 频音间隔
图 6-11 DES 模式：347MHz 时的双音 FFT
ADC12DJ5200RF ADC12DJ5210RF DES 模式：2397MHz 时的双音 FFT
每个单音为 -7dBFS，100MHz 频音间隔
图 6-13 DES 模式：2397MHz 时的双音 FFT
ADC12DJ5200RF ADC12DJ5210RF DES 模式：5597MHz 时的双音 FFT
每个单音为 -7dBFS，100MHz 频音间隔
图 6-15 DES 模式：5597MHz 时的双音 FFT
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：347MHz 时的单音 FFT
图 6-17 双通道模式：347MHz 时的单音 FFT
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：2397MHz 时的单音 FFT
图 6-19 双通道模式：2397MHz 时的单音 FFT
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：5597MHz 时的单音 FFT
图 6-21 双通道模式：5597MHz 时的单音 FFT
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：347MHz 时的双音 FFT
每个单音为 -7dBFS，100MHz 频音间隔
图 6-23 双通道模式：347MHz 时的双音 FFT

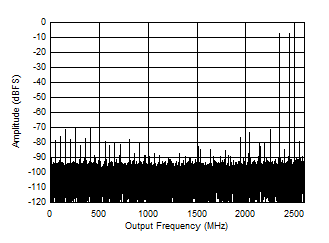

ADC12DJ5200RF ADC12DJ5210RF 双通道模式：2397MHz 时的双音 FFT
每个单音为 -7dBFS，100MHz 频音间隔
图 6-25 双通道模式：2397MHz 时的双音 FFT
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：5597MHz 时的双音 FFT
每个单音为 -7dBFS，100MHz 频音间隔
图 6-27 双通道模式：5597MHz 时的双音 FFT

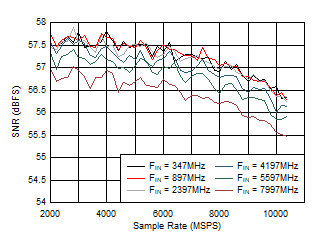

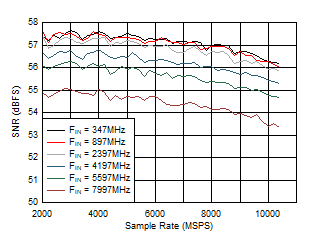

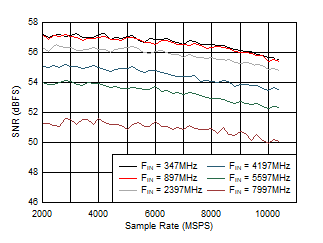

ADC12DJ5200RF ADC12DJ5210RF DES 模式：SNR 与采样率和输入频率间的关系
AIN = -1dBFS
图 6-29 DES 模式：SNR 与采样率和输入频率间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：SNR 与采样率和输入频率间的关系
AIN = -12dBFS
图 6-31 DES 模式：SNR 与采样率和输入频率间的关系

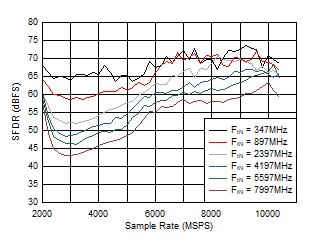

ADC12DJ5200RF ADC12DJ5210RF DES 模式：SFDR 与采样率和输入频率间的关系
AIN = –6 dBFS
图 6-33 DES 模式：SFDR 与采样率和输入频率间的关系

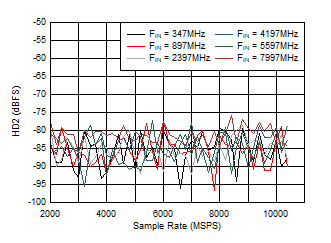

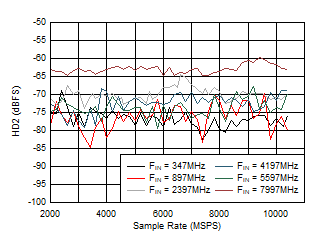

ADC12DJ5200RF ADC12DJ5210RF DES 模式：HD2 与采样率和输入频率间的关系
AIN = -1dBFS
图 6-35 DES 模式：HD2 与采样率和输入频率间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：HD2 与采样率和输入频率间的关系
AIN = -12dBFS
图 6-37 DES 模式：HD2 与采样率和输入频率间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：HD3 与采样率和输入频率间的关系
AIN = –6 dBFS
图 6-39 DES 模式：HD3 与采样率和输入频率间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：Fs/2 - FIN 与采样率和输入频率间的关系
图 6-41 DES 模式：Fs/2 - FIN 与采样率和输入频率间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：Fs/4 - FIN 与采样率和输入频率间的关系
图 6-43 DES 模式：Fs/4 - FIN 与采样率和输入频率间的关系

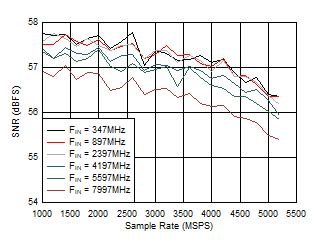

ADC12DJ5200RF ADC12DJ5210RF 双通道模式：SNR 与采样率和输入频率间的关系
AIN = –6 dBFS
图 6-45 双通道模式：SNR 与采样率和输入频率间的关系
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：SFDR 与采样率和输入频率间的关系
AIN = -1dBFS
图 6-47 双通道模式：SFDR 与采样率和输入频率间的关系
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：SFDR 与采样率和输入频率间的关系
AIN = -12dBFS
图 6-49 双通道模式：SFDR 与采样率和输入频率间的关系
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：HD2 与采样率和输入频率间的关系
AIN = –6 dBFS
图 6-51 双通道模式：HD2 与采样率和输入频率间的关系
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：HD3 与采样率和输入频率间的关系
AIN = -1dBFS
图 6-53 双通道模式：HD3 与采样率和输入频率间的关系
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：HD3 与采样率和输入频率间的关系
AIN = -12dBFS
图 6-55 双通道模式：HD3 与采样率和输入频率间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：SNR 与输入振幅和频率间的关系
图 6-57 DES 模式：SNR 与输入振幅和频率间的关系

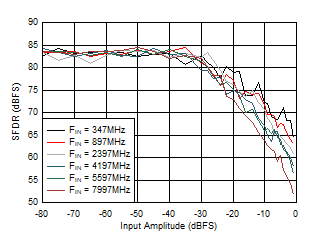

ADC12DJ5200RF ADC12DJ5210RF DES 模式：SFDR 与输入振幅和频率间的关系
图 6-59 DES 模式：SFDR 与输入振幅和频率间的关系

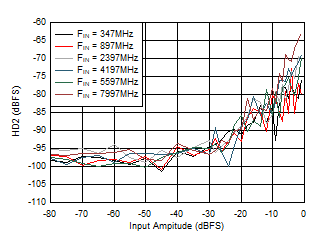

ADC12DJ5200RF ADC12DJ5210RF DES 模式：HD2 与输入振幅和频率间的关系
图 6-61 DES 模式：HD2 与输入振幅和频率间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：HD3 与输入振幅和频率间的关系
图 6-63 DES 模式：HD3 与输入振幅和频率间的关系

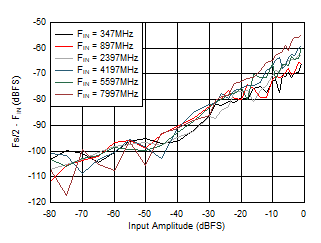

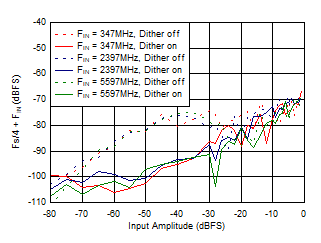

ADC12DJ5200RF ADC12DJ5210RF DES 模式：Fs/2 - FIN 与输入振幅和频率间的关系
图 6-65 DES 模式：Fs/2 - FIN 与输入振幅和频率间的关系

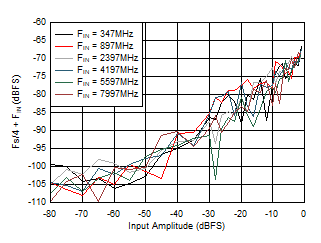

ADC12DJ5200RF ADC12DJ5210RF DES 模式：Fs/4 + FIN 与输入振幅和频率间的关系
图 6-67 DES 模式：Fs/4 + FIN 与输入振幅和频率间的关系

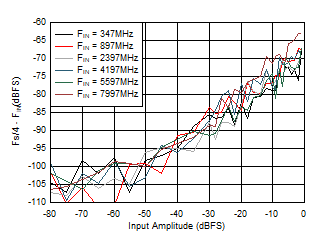

ADC12DJ5200RF ADC12DJ5210RF DES 模式：Fs/4 - FIN 与输入振幅和频率间的关系
图 6-69 DES 模式：Fs/4 - FIN 与输入振幅和频率间的关系

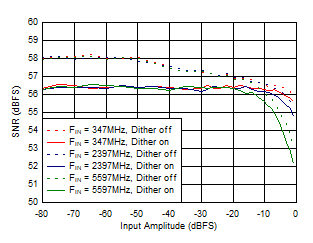

ADC12DJ5200RF ADC12DJ5210RF 双通道模式：SNR 与输入振幅和频率间的关系
图 6-71 双通道模式：SNR 与输入振幅和频率间的关系
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：SFDR 与输入振幅和频率间的关系
图 6-73 双通道模式：SFDR 与输入振幅和频率间的关系

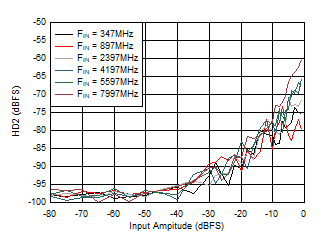

ADC12DJ5200RF ADC12DJ5210RF 双通道模式：HD2 与输入振幅和频率间的关系
图 6-75 双通道模式：HD2 与输入振幅和频率间的关系

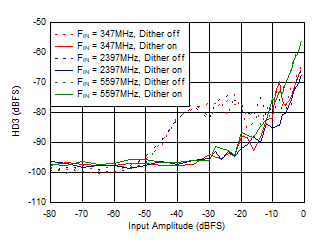

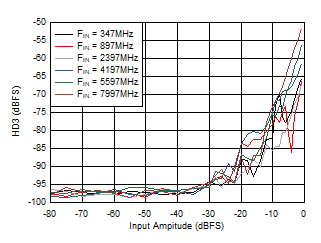

ADC12DJ5200RF ADC12DJ5210RF 双通道模式：HD3 与输入振幅和频率间的关系
图 6-77 双通道模式：HD3 与输入振幅和频率间的关系

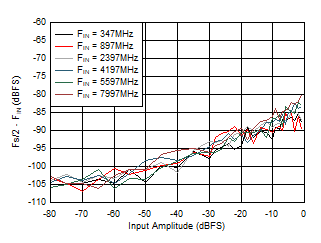

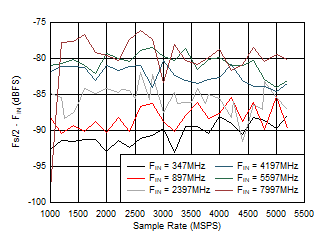

ADC12DJ5200RF ADC12DJ5210RF 双通道模式：Fs/2 - FIN 与输入振幅和频率间的关系
图 6-79 双通道模式：Fs/2 - FIN 与输入振幅和频率间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：SNR 与时钟振幅间的关系
图 6-81 DES 模式：SNR 与时钟振幅间的关系
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：SNR 与时钟振幅间的关系
图 6-83 双通道模式：SNR 与时钟振幅间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：SNR、SINAD 和 SFDR 与温度间的关系
每个温度下的 FG 校准
图 6-85 DES 模式：SNR、SINAD 和 SFDR 与温度间的关系

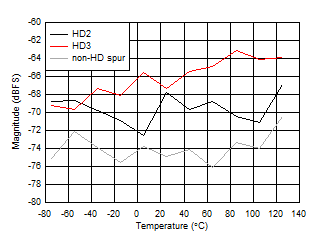

ADC12DJ5200RF ADC12DJ5210RF DES 模式：HD2、HD3 和最差非 HD 杂散与温度间的关系
每个温度下的 FG 校准
图 6-87 DES 模式：HD2、HD3 和最差非 HD 杂散与温度间的关系

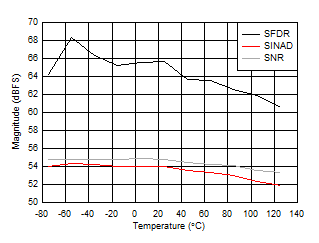

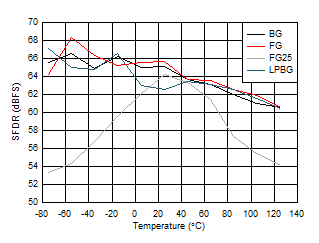

ADC12DJ5200RF ADC12DJ5210RF 双通道模式：SNR、SINAD 和 SFDR 与温度间的关系
每个温度下的 FG 校准
图 6-89 双通道模式：SNR、SINAD 和 SFDR 与温度间的关系

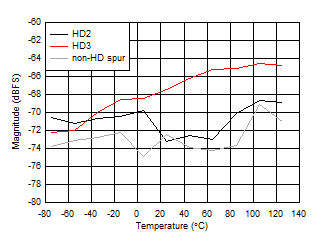

ADC12DJ5200RF ADC12DJ5210RF 双通道模式：HD2、HD3 和最差非 HD 杂散与温度间的关系
每个温度下的 FG 校准
图 6-91 双通道模式：HD2、HD3 和最差非 HD 杂散与温度间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：SNR、SINAD 和 SFDR 与电源电压间的关系
所有电源均同步进行变化调整
图 6-93 DES 模式：SNR、SINAD 和 SFDR 与电源电压间的关系

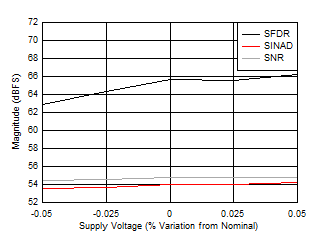

ADC12DJ5200RF ADC12DJ5210RF 双通道模式：SNR、SINAD 和 SFDR 与电源电压间的关系
所有电源均同步进行变化调整
图 6-95 双通道模式：SNR、SINAD 和 SFDR 与电源电压间的关系

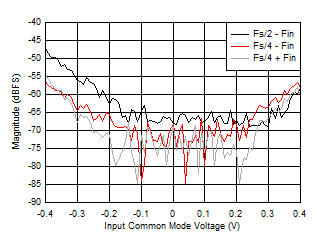

ADC12DJ5200RF ADC12DJ5210RF SNR、SFDR 和 SINAD 与输入共模电压间的关系
图 6-97 SNR、SFDR 和 SINAD 与输入共模电压间的关系

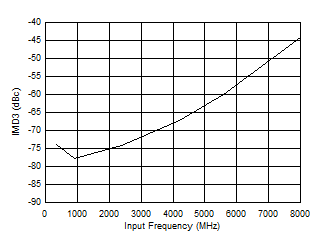

ADC12DJ5200RF ADC12DJ5210RF DES 模式：IMD3 与输入频率间的关系
每个单音为 -7dBFS
图 6-99 DES 模式：IMD3 与输入频率间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：IMD3 与频音间隔间的关系
每个单音为 -7dBFS
图 6-101 DES 模式：IMD3 与频音间隔间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：双音 SFDR 与输入振幅间的关系
图 6-103 DES 模式：双音 SFDR 与输入振幅间的关系
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：IMD3 与输入幅度间的关系
图 6-105 双通道模式：IMD3 与输入幅度间的关系
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：双音 SFDR 与输入频率间的关系
图 6-107 双通道模式：双音 SFDR 与输入频率间的关系

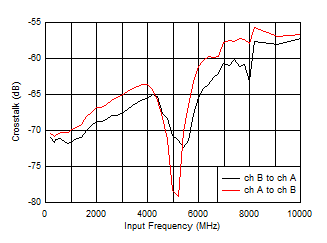

ADC12DJ5200RF ADC12DJ5210RF 串扰与输入频率间的关系
双通道模式，JMODE 3
图 6-2 串扰与输入频率间的关系
ADC12DJ5200RF ADC12DJ5210RF INL 与 ADC 代码间的关系
图 6-4 INL 与 ADC 代码间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：897MHz 时的单音 FFT
图 6-6 DES 模式：897MHz 时的单音 FFT
ADC12DJ5200RF ADC12DJ5210RF DES 模式：4197MHz 时的单音 FFT
图 6-8 DES 模式：4197MHz 时的单音 FFT

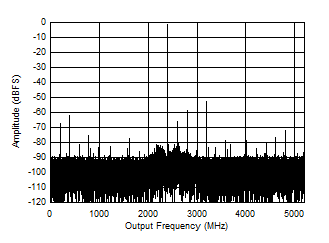

ADC12DJ5200RF ADC12DJ5210RF DES 模式：7997MHz 时的单音 FFT
图 6-10 DES 模式：7997MHz 时的单音 FFT

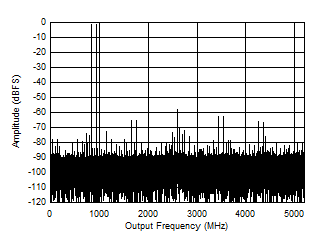

ADC12DJ5200RF ADC12DJ5210RF DES 模式：897MHz 时的双音 FFT
每个单音为 -7dBFS，100MHz 频音间隔
图 6-12 DES 模式：897MHz 时的双音 FFT

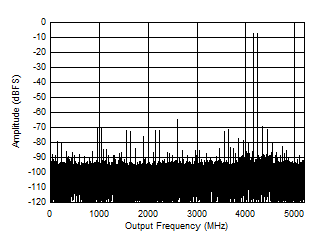

ADC12DJ5200RF ADC12DJ5210RF DES 模式：4197MHz 时的双音 FFT
每个单音为 -7dBFS，100MHz 频音间隔
图 6-14 DES 模式：4197MHz 时的双音 FFT

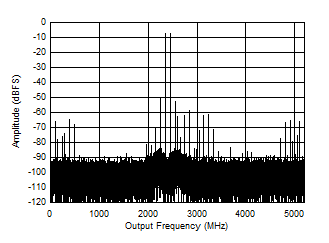

ADC12DJ5200RF ADC12DJ5210RF DES 模式：7997MHz 时的双音 FFT
每个单音为 -7dBFS，100MHz 频音间隔
图 6-16 DES 模式：7997MHz 时的双音 FFT

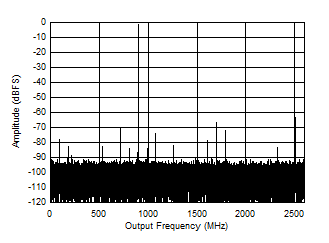

ADC12DJ5200RF ADC12DJ5210RF 双通道模式：897MHz 时的单音 FFT
图 6-18 双通道模式：897MHz 时的单音 FFT

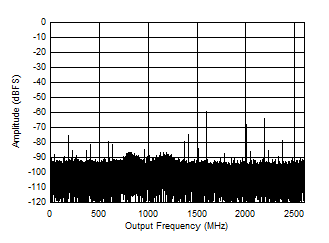

ADC12DJ5200RF ADC12DJ5210RF 双通道模式：4197MHz 时的单音 FFT
图 6-20 双通道模式：4197MHz 时的单音 FFT

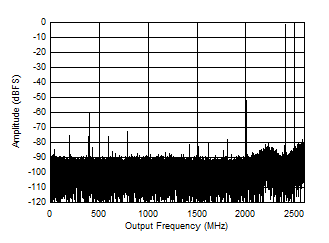

ADC12DJ5200RF ADC12DJ5210RF 双通道模式：7997MHz 时的单音 FFT
图 6-22 双通道模式：7997MHz 时的单音 FFT

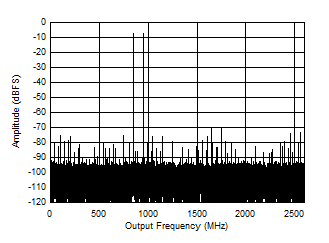

ADC12DJ5200RF ADC12DJ5210RF 双通道模式：897MHz 时的双音 FFT
每个单音为 -7dBFS，100MHz 频音间隔
图 6-24 双通道模式：897MHz 时的双音 FFT
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：4197MHz 时的双音 FFT
每个单音为 -7dBFS，100MHz 频音间隔
图 6-26 双通道模式：4197MHz 时的双音 FFT
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：7997MHz 时的双音 FFT
每个单音为 -7dBFS，100MHz 频音间隔
图 6-28 双通道模式：7997MHz 时的双音 FFT
ADC12DJ5200RF ADC12DJ5210RF DES 模式：SNR 与采样率和输入频率间的关系
AIN = –6 dBFS
图 6-30 DES 模式：SNR 与采样率和输入频率间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：SFDR 与采样率和输入频率间的关系
AIN = -1dBFS
图 6-32 DES 模式：SFDR 与采样率和输入频率间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：SFDR 与采样率和输入频率间的关系
AIN = -12dBFS
图 6-34 DES 模式：SFDR 与采样率和输入频率间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：HD2 与采样率和输入频率间的关系
AIN = –6 dBFS
图 6-36 DES 模式：HD2 与采样率和输入频率间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：HD3 与采样率和输入频率间的关系
AIN = -1dBFS
图 6-38 DES 模式：HD3 与采样率和输入频率间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：HD3 与采样率和输入频率间的关系
AIN = -12dBFS
图 6-40 DES 模式：HD3 与采样率和输入频率间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：Fs/4 + FIN 与采样率和输入频率间的关系
图 6-42 DES 模式：Fs/4 + FIN 与采样率和输入频率间的关系
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：SNR 与采样率和输入频率间的关系
AIN = -1dBFS
图 6-44 双通道模式：SNR 与采样率和输入频率间的关系
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：SNR 与采样率和输入频率间的关系
AIN = -12dBFS
图 6-46 双通道模式：SNR 与采样率和输入频率间的关系

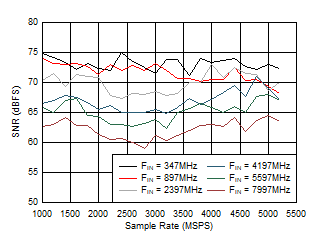

ADC12DJ5200RF ADC12DJ5210RF 双通道模式：SFDR 与采样率和输入频率间的关系
AIN = –6 dBFS
图 6-48 双通道模式：SFDR 与采样率和输入频率间的关系

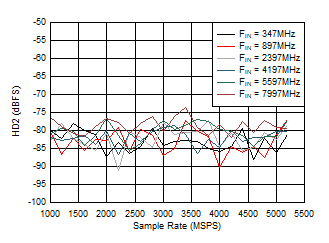

ADC12DJ5200RF ADC12DJ5210RF 双通道模式：HD2 与采样率和输入频率间的关系
AIN = -1dBFS
图 6-50 双通道模式：HD2 与采样率和输入频率间的关系
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：HD2 与采样率和输入频率间的关系
AIN = -12dBFS
图 6-52 双通道模式：HD2 与采样率和输入频率间的关系
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：HD3 与采样率和输入频率间的关系
AIN = –6 dBFS
图 6-54 双通道模式：HD3 与采样率和输入频率间的关系
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：Fs/2 - FIN 与采样率和输入频率间的关系
图 6-56 双通道模式：Fs/2 - FIN 与采样率和输入频率间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：SNR 与输入振幅和抖动间的关系
图 6-58 DES 模式：SNR 与输入振幅和抖动间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：SFDR 与输入振幅和抖动间的关系
图 6-60 DES 模式：SFDR 与输入振幅和抖动间的关系

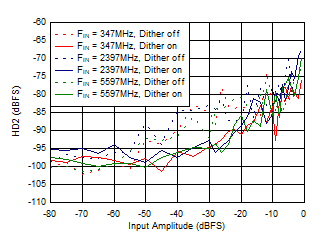

ADC12DJ5200RF ADC12DJ5210RF DES 模式：HD2 与输入振幅和抖动间的关系
图 6-62 DES 模式：HD2 与输入振幅和抖动间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：HD3 与输入振幅和抖动间的关系
图 6-64 DES 模式：HD3 与输入振幅和抖动间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：Fs/2 - FIN 与输入振幅和抖动间的关系
图 6-66 DES 模式：Fs/2 - FIN 与输入振幅和抖动间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：FS/4 + FIN 与输入振幅和抖动间的关系
图 6-68 DES 模式：FS/4 + FIN 与输入振幅和抖动间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：Fs/4 - FIN 与输入振幅和抖动间的关系
图 6-70 DES 模式：Fs/4 - FIN 与输入振幅和抖动间的关系
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：SNR 与输入振幅和抖动间的关系
图 6-72 双通道模式：SNR 与输入振幅和抖动间的关系

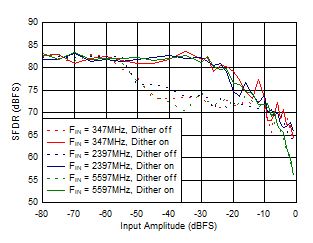

ADC12DJ5200RF ADC12DJ5210RF 双通道模式：SFDR 与输入振幅和抖动间的关系
图 6-74 双通道模式：SFDR 与输入振幅和抖动间的关系
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：HD2 与输入振幅和抖动间的关系
图 6-76 双通道模式：HD2 与输入振幅和抖动间的关系
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：HD3 与输入振幅和抖动间的关系
图 6-78 双通道模式：HD3 与输入振幅和抖动间的关系
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：Fs/2 - FIN 与输入振幅和抖动间的关系
图 6-80 双通道模式：Fs/2 - FIN 与输入振幅和抖动间的关系

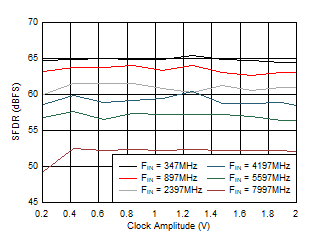

ADC12DJ5200RF ADC12DJ5210RF DES 模式：SFDR 与时钟振幅间的关系
图 6-82 DES 模式：SFDR 与时钟振幅间的关系
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：SFDR 与时钟振幅间的关系
图 6-84 双通道模式：SFDR 与时钟振幅间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：SNR 与温度和校准模式间的关系
FG25 在 25°C 下进行校准，在其他温度下保持该校准状态，其他模式则每个温度点重新校准
图 6-86 DES 模式：SNR 与温度和校准模式间的关系

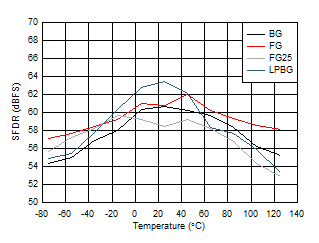

ADC12DJ5200RF ADC12DJ5210RF DES 模式：SFDR 与温度和校准模式间的关系
FG25 在 25°C 下进行校准，在其他温度下保持该校准状态，其他模式则每个温度点重新校准
图 6-88 DES 模式：SFDR 与温度和校准模式间的关系

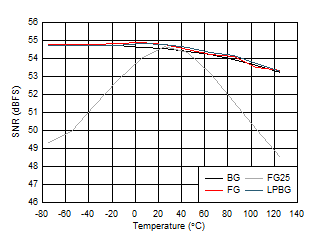

ADC12DJ5200RF ADC12DJ5210RF 双通道模式：SNR 与温度和校准模式间的关系
FG25 在 25°C 下进行校准，在其他温度下保持该校准状态，其他模式则每个温度点重新校准
图 6-90 双通道模式：SNR 与温度和校准模式间的关系
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：SFDR 与温度和校准模式间的关系
FG25 在 25°C 下进行校准，在其他温度下保持该校准状态，其他模式则每个温度点重新校准
图 6-92 双通道模式：SFDR 与温度和校准模式间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：HD2、HD3 和最差非 HD 杂散与电源电压间的关系
所有电源均同步进行变化调整
图 6-94 DES 模式：HD2、HD3 和最差非 HD 杂散与电源电压间的关系
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：HD2、HD3 和最差非 HD 杂散与电源电压间的关系
所有电源均同步进行变化调整
图 6-96 双通道模式：HD2、HD3 和最差非 HD 杂散与电源电压间的关系
ADC12DJ5200RF ADC12DJ5210RF Fs/2 - FIN 和 Fs/4±FIN 与输入共模电压间的关系
图 6-98 Fs/2 - FIN 和 Fs/4±FIN 与输入共模电压间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：IMD3 与输入幅度间的关系
图 6-100 DES 模式：IMD3 与输入幅度间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：双音 SFDR 与输入频率间的关系
每个单音为 -7dBFS
图 6-102 DES 模式：双音 SFDR 与输入频率间的关系
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：IMD3 与输入频率间的关系
每个单音为 -7dBFS
图 6-104 双通道模式：IMD3 与输入频率间的关系
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：IMD3 与频音间隔间的关系
图 6-106 双通道模式：IMD3 与频音间隔间的关系
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：双音 SFDR 与输入振幅间的关系
图 6-108 双通道模式：双音 SFDR 与输入振幅间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：在 10.4GSPS 时的 IVA19 与 JMODE
所有模式都支持 FS = 10.4GSPS
图 6-109 DES 模式：在 10.4GSPS 时的 IVA19 与 JMODE

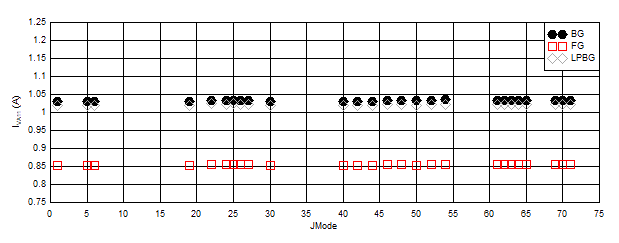

ADC12DJ5200RF ADC12DJ5210RF DES 模式：在 10.4GSPS 时的 IVA11 与 JMODE
所有模式都支持 FS = 10.4GSPS
图 6-110 DES 模式：在 10.4GSPS 时的 IVA11 与 JMODE

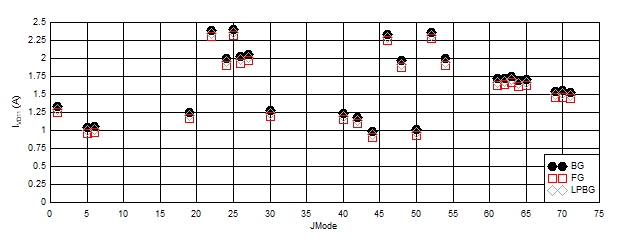

ADC12DJ5200RF ADC12DJ5210RF DES 模式：在 10.4GSPS 时的 IVD11 与 JMODE 间的关系 (ADC12DJ5200RF)
所有模式都支持 FS = 10.4GSPS
图 6-111 DES 模式：在 10.4GSPS 时的 IVD11 与 JMODE 间的关系 (ADC12DJ5200RF)
ADC12DJ5200RF ADC12DJ5210RF DES 模式：在 10.4GSPS 时的 IVD11 与 JMODE 间的关系(ADC12DJ5210RF)
所有模式都支持 FS = 10.4GSPS
图 6-112 DES 模式：在 10.4GSPS 时的 IVD11 与 JMODE 间的关系(ADC12DJ5210RF)
ADC12DJ5200RF ADC12DJ5210RF DES 模式：在 10.4GSPS 时的 IVS11 与 JMODE 间的关系(ADC12DJ5210RF)
所有模式都支持 FS = 10.4GSPS
图 6-113 DES 模式：在 10.4GSPS 时的 IVS11 与 JMODE 间的关系(ADC12DJ5210RF)

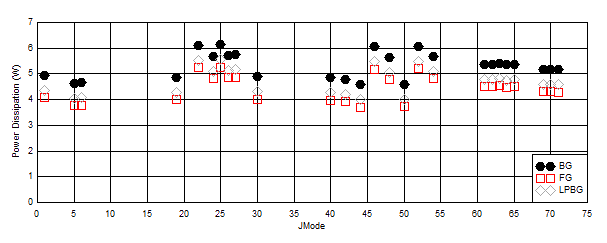

ADC12DJ5200RF ADC12DJ5210RF DES 模式：在 10.4GSPS 时的功率与 JMODE 间的关系
所有模式都支持 FS = 10.4GSPS
图 6-114 DES 模式：在 10.4GSPS 时的功率与 JMODE 间的关系
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：在 5.2GSPS 时的 IVA19 与 JMODE
所有模式都支持 FS = 5.2GSPS
图 6-115 双通道模式：在 5.2GSPS 时的 IVA19 与 JMODE

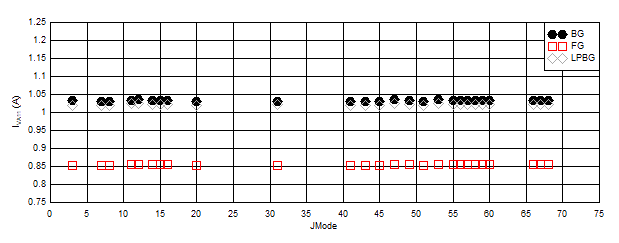

ADC12DJ5200RF ADC12DJ5210RF 双通道模式：在 5.2GSPS 时的 IVA11 与 JMODE
所有模式都支持 FS = 5.2GSPS
图 6-116 双通道模式：在 5.2GSPS 时的 IVA11 与 JMODE

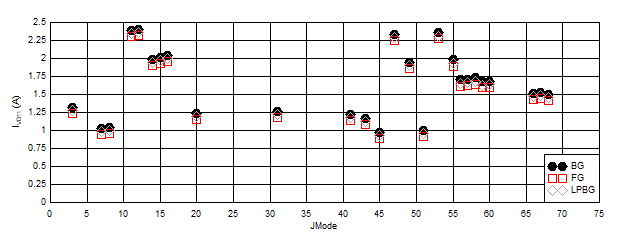

ADC12DJ5200RF ADC12DJ5210RF 双通道模式：在 5.2GSPS 时的 IVD11 与 JMODE 间的关系(ADC12DJ5200RF)
所有模式都支持 FS = 5.2GSPS
图 6-117 双通道模式：在 5.2GSPS 时的 IVD11 与 JMODE 间的关系(ADC12DJ5200RF)
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：在 5.2GSPS 时的 IVD11 与 JMODE 间的关系(ADC12DJ5210RF)
所有模式都支持 FS = 5.2GSPS
图 6-118 双通道模式：在 5.2GSPS 时的 IVD11 与 JMODE 间的关系(ADC12DJ5210RF)
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：在 5.2GSPS 时的 IVS11 与 JMODE 间的关系(ADC12DJ5210RF)
所有模式都支持 FS = 5.2GSPS
图 6-119 双通道模式：在 5.2GSPS 时的 IVS11 与 JMODE 间的关系(ADC12DJ5210RF)

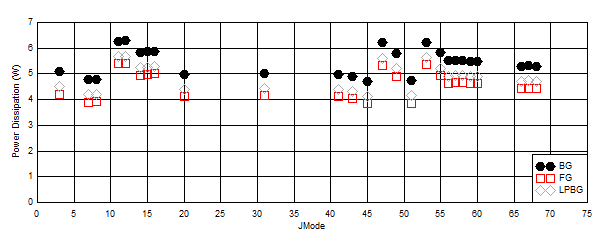

ADC12DJ5200RF ADC12DJ5210RF 双通道模式：在 5.2GSPS 时的功率与 JMODE 间的关系
所有模式都支持 FS = 5.2GSPS
图 6-120 双通道模式：在 5.2GSPS 时的功率与 JMODE 间的关系
ADC12DJ5200RF ADC12DJ5210RF 具有较低最大 FS 的其他模式：IVA19 与JMODE 间的关系
每个 表 7-23 的最大可行采样率
图 6-121 具有较低最大 FS 的其他模式：IVA19 与JMODE 间的关系
ADC12DJ5200RF ADC12DJ5210RF 具有较低最大 FS 的其他模式：IVA11 与JMODE 间的关系
每个 表 7-23 的最大可行采样率
图 6-122 具有较低最大 FS 的其他模式：IVA11 与JMODE 间的关系
ADC12DJ5200RF ADC12DJ5210RF 具有较低最大 FS 的其他模式：IVD11 与 JMODE 间的关系 (ADC12DJ5200RF)
每个 表 7-23 的最大可行采样率
图 6-123 具有较低最大 FS 的其他模式：IVD11 与 JMODE 间的关系 (ADC12DJ5200RF)
ADC12DJ5200RF ADC12DJ5210RF 具有较低最大 FS 的其他模式：IVD11 与 JMODE 间的关系(ADC12DJ5210RF)
每个 表 7-23 的最大可行采样率
图 6-124 具有较低最大 FS 的其他模式：IVD11 与 JMODE 间的关系(ADC12DJ5210RF)
ADC12DJ5200RF ADC12DJ5210RF 具有较低最大 FS 的其他模式：IVS11 与 JMODE 间的关系 (ADC12DJ5210RF)
每个 表 7-23 的最大可行采样率
图 6-125 具有较低最大 FS 的其他模式：IVS11 与 JMODE 间的关系 (ADC12DJ5210RF)
ADC12DJ5200RF ADC12DJ5210RF 具有较低最大 FS 的其他模式：功耗与 JMODE 间的关系
每个 表 7-23 的最大可行采样率
图 6-126 具有较低最大 FS 的其他模式：功耗与 JMODE 间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：IVA19 与采样率间的关系
上述情况不受 JMODE 影响
图 6-127 DES 模式：IVA19 与采样率间的关系

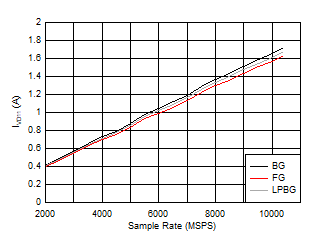

ADC12DJ5200RF ADC12DJ5210RF DES 模式：IVD11 与采样率间的关系 (ADC12DJ5200RF)
JMODE 1
图 6-129 DES 模式：IVD11 与采样率间的关系 (ADC12DJ5200RF)
ADC12DJ5200RF ADC12DJ5210RF DES 模式：IVS11 与采样率间的关系 (ADC12DJ5210RF)
JMODE 1
图 6-131 DES 模式：IVS11 与采样率间的关系 (ADC12DJ5210RF)
ADC12DJ5200RF ADC12DJ5210RF DES 模式：IVD11 与采样率间的关系 (ADC12DJ5210RF)
JMODE 21
图 6-133 DES 模式：IVD11 与采样率间的关系 (ADC12DJ5210RF)
ADC12DJ5200RF ADC12DJ5210RF DES 模式：IVD11 与采样率间的关系 (ADC12DJ5200RF)
JMODE 30
图 6-135 DES 模式：IVD11 与采样率间的关系 (ADC12DJ5200RF)
ADC12DJ5200RF ADC12DJ5210RF DES 模式：IVS11 与采样率间的关系 (ADC12DJ5210RF)
JMODE 30
图 6-137 DES 模式：IVS11 与采样率间的关系 (ADC12DJ5210RF)
ADC12DJ5200RF ADC12DJ5210RF DES 模式：IVD11 与采样率间的关系 (ADC12DJ5210RF)
JMODE 61
图 6-139 DES 模式：IVD11 与采样率间的关系 (ADC12DJ5210RF)

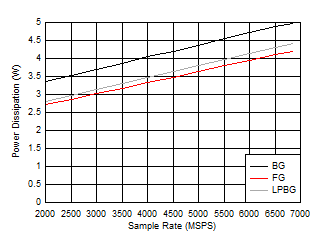

ADC12DJ5200RF ADC12DJ5210RF DES 模式：功耗与采样率间的关系
JMODE 1
图 6-141 DES 模式：功耗与采样率间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：功耗与采样率间的关系
JMODE 30
图 6-143 DES 模式：功耗与采样率间的关系
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：IVA19 与采样率间的关系
上述情况不受 JMODE 影响
图 6-145 双通道模式：IVA19 与采样率间的关系

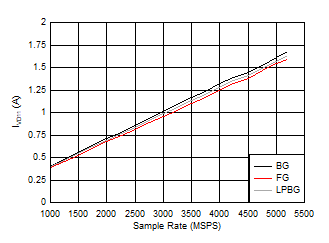

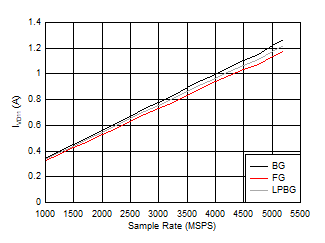

ADC12DJ5200RF ADC12DJ5210RF 双通道模式：IVD11 与采样率间的关系 (ADC12DJ5200RF)
JMODE 3
图 6-147 双通道模式：IVD11 与采样率间的关系 (ADC12DJ5200RF)
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：IVS11 与采样率间的关系 (ADC12DJ5210RF)
JMODE 3
图 6-149 双通道模式：IVS11 与采样率间的关系 (ADC12DJ5210RF)
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：IVD11 与采样率间的关系 (ADC12DJ5210RF)
JMODE 11
图 6-151 双通道模式：IVD11 与采样率间的关系 (ADC12DJ5210RF)
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：IVD11 与采样率间的关系 (ADC12DJ5200RF)
JMODE 31
图 6-153 双通道模式：IVD11 与采样率间的关系 (ADC12DJ5200RF)
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：IVS11 与采样率间的关系 (ADC12DJ5210RF)
JMODE 31
图 6-155 双通道模式：IVS11 与采样率间的关系 (ADC12DJ5210RF)
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：IVD11 与采样率间的关系 (ADC12DJ5210RF)
JMODE 59
图 6-157 双通道模式：IVD11 与采样率间的关系 (ADC12DJ5210RF)

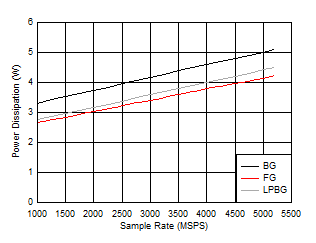

ADC12DJ5200RF ADC12DJ5210RF 双通道模式：功耗与采样率间的关系
JMODE 3
图 6-159 双通道模式：功耗与采样率间的关系

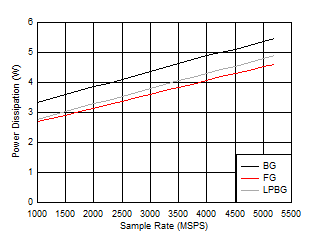

ADC12DJ5200RF ADC12DJ5210RF 双通道模式：功耗与采样率间的关系
JMODE 31
图 6-161 双通道模式：功耗与采样率间的关系
ADC12DJ5200RF ADC12DJ5210RF 功耗与温度间的关系
图 6-163 功耗与温度间的关系
ADC12DJ5200RF ADC12DJ5210RF 后台校准内核转换（放大交流信号）
图 6-165 后台校准内核转换（放大交流信号）

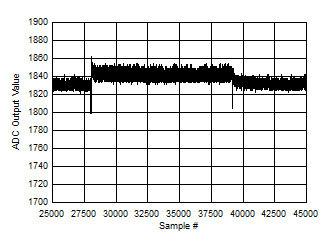

ADC12DJ5200RF ADC12DJ5210RF 后台校准内核转换（放大直流信号）
图 6-167 后台校准内核转换（放大直流信号）
ADC12DJ5200RF ADC12DJ5210RF 脉冲过驱恢复（放大）
图 6-169 脉冲过驱恢复（放大）
ADC12DJ5200RF ADC12DJ5210RF 正弦波过驱恢复
图 6-171 正弦波过驱恢复

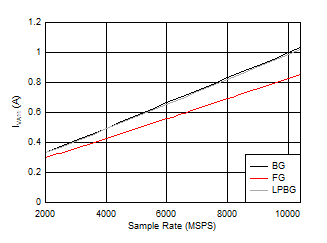

ADC12DJ5200RF ADC12DJ5210RF DES 模式：IVA11 与采样率间的关系
上述情况不受 JMODE 影响
图 6-128 DES 模式：IVA11 与采样率间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：IVD11 与采样率间的关系 (ADC12DJ5210RF)
JMODE 1
图 6-130 DES 模式：IVD11 与采样率间的关系 (ADC12DJ5210RF)
ADC12DJ5200RF ADC12DJ5210RF DES 模式：IVD11 与采样率间的关系 (ADC12DJ5200RF)
JMODE 21
图 6-132 DES 模式：IVD11 与采样率间的关系 (ADC12DJ5200RF)
ADC12DJ5200RF ADC12DJ5210RF DES 模式：IVS11 与采样率间的关系 (ADC12DJ5210RF)
JMODE 21
图 6-134 DES 模式：IVS11 与采样率间的关系 (ADC12DJ5210RF)
ADC12DJ5200RF ADC12DJ5210RF DES 模式：IVD11 与采样率间的关系 (ADC12DJ5210RF)
JMODE 30
图 6-136 DES 模式：IVD11 与采样率间的关系 (ADC12DJ5210RF)
ADC12DJ5200RF ADC12DJ5210RF DES 模式：IVD11 与采样率间的关系 (ADC12DJ5200RF)
JMODE 61
图 6-138 DES 模式：IVD11 与采样率间的关系 (ADC12DJ5200RF)
ADC12DJ5200RF ADC12DJ5210RF DES 模式：IVS11 与采样率间的关系 (ADC12DJ5210RF)
JMODE 61
图 6-140 DES 模式：IVS11 与采样率间的关系 (ADC12DJ5210RF)
ADC12DJ5200RF ADC12DJ5210RF DES 模式：功耗与采样率间的关系
JMODE 21
图 6-142 DES 模式：功耗与采样率间的关系
ADC12DJ5200RF ADC12DJ5210RF DES 模式：功耗与采样率间的关系
JMODE 61
图 6-144 DES 模式：功耗与采样率间的关系
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：IVA11 与采样率间的关系
上述情况不受 JMODE 影响
图 6-146 双通道模式：IVA11 与采样率间的关系
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：IVD11 与采样率间的关系 (ADC12DJ5210RF)
JMODE 3
图 6-148 双通道模式：IVD11 与采样率间的关系 (ADC12DJ5210RF)
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：IVD11 与采样率间的关系 (ADC12DJ5200RF)
JMODE 11
图 6-150 双通道模式：IVD11 与采样率间的关系 (ADC12DJ5200RF)
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：IVD11 与采样率间的关系 (ADC12DJ5210RF)
JMODE 11
图 6-152 双通道模式：IVD11 与采样率间的关系 (ADC12DJ5210RF)
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：IVD11 与采样率间的关系 (ADC12DJ5210RF)
JMODE 31
图 6-154 双通道模式：IVD11 与采样率间的关系 (ADC12DJ5210RF)
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：IVD11 与采样率间的关系 (ADC12DJ5200RF)
JMODE 59
图 6-156 双通道模式：IVD11 与采样率间的关系 (ADC12DJ5200RF)
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：IVS11 与采样率间的关系 (ADC12DJ5210RF)
JMODE 59
图 6-158 双通道模式：IVS11 与采样率间的关系 (ADC12DJ5210RF)
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：功耗与采样率间的关系
JMODE 11
图 6-160 双通道模式：功耗与采样率间的关系
ADC12DJ5200RF ADC12DJ5210RF 双通道模式：功耗与采样率间的关系
JMODE 59
图 6-162 双通道模式：功耗与采样率间的关系

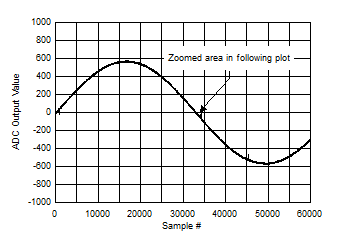

ADC12DJ5200RF ADC12DJ5210RF 后台校准内核转换（交流信号）
图 6-164 后台校准内核转换（交流信号）
ADC12DJ5200RF ADC12DJ5210RF 后台校准内核转换（直流信号）
图 6-166 后台校准内核转换（直流信号）
ADC12DJ5200RF ADC12DJ5210RF 脉冲过驱动恢复
图 6-168 脉冲过驱动恢复
ADC12DJ5200RF ADC12DJ5210RF 正弦波过驱恢复
图 6-170 正弦波过驱恢复
