4.1 配置工具

“Configuration”工具可让用户根据需要修改 INA260 的工作条件。只要用户点击 Write All Reg 按钮，用户指定的设置就会转换为 I2C 帧并写入相应的器件寄存器。同样，启用 Auto-Write 按钮会导致在检测到更改时立即更新寄存器。图 4-1 显示了 GIU 的“Configuration”页面。

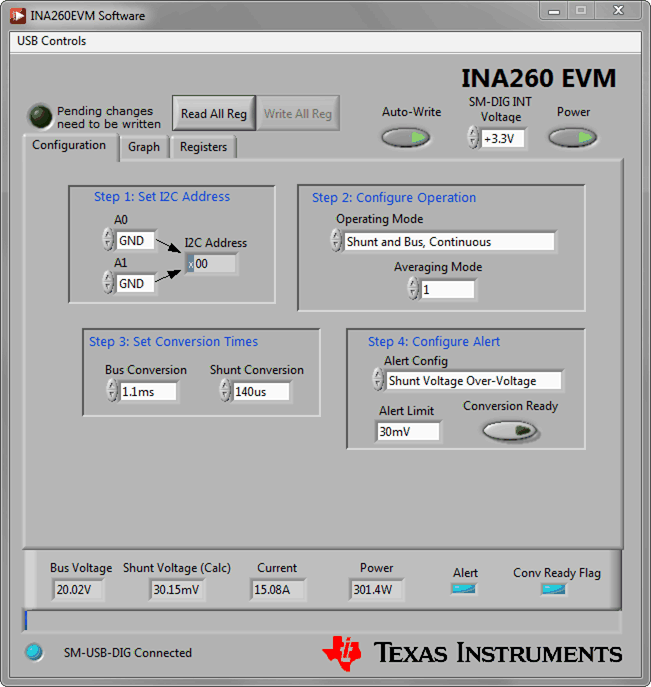

GUID-5D5F4ABA-78AE-46F6-BCAB-55AEBEBA0269-low.gif图 4-1 配置页面
