3.4 系统上电

启动 INA260EVM GUI 软件。GUI 上的 Power 按钮默认处于启用状态，这允许 EVM 上的 POWER LED 立即亮起。指示灯显示 EVM PCB 正在通电。

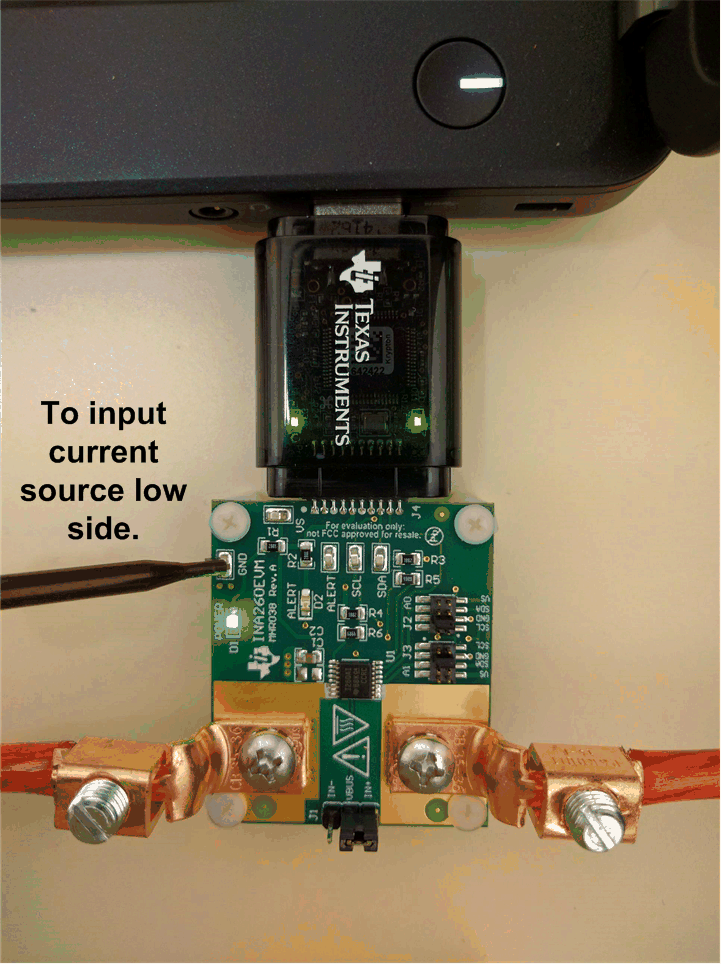

GUID-C7208D3C-B7CD-46C4-86E5-940A28A58144-low.gif图 3-6 INA260EVM 在 GUI 启动后加电

此外，默认情况下，电源电压 (VDUT) 设置为 3.3V，但用户可以根据需要选择 5V 选项（请参阅图 3-7）。

GUID-F638E5FE-DBDF-4038-9393-8ECFB60F929B-low.gif图 3-7 VDUT 选择

INA260 加电后，用户可以启用模拟输入源。

节 4讨论了使用此设置的 GUI 配置和数据收集。
