5.3.4 图形选项卡

“Graph”选项卡包含一个显示 INA230 上数据随时间变化的绘制窗口。EVM 软件底部的所有四个变量（VBUS、VSHUNT、电流和功率）均可使用图表正上方的下拉框绘制。选择所需的图后，切换图上方的 Continuously Poll Data 按钮开始轮询数据。如果用户希望保存图中的数据，只需选择页面顶部的 USB Controls 下拉菜单，然后选择 Start Graph Log 选项。选择“Start Graph Log”后，系统会提示用户选择数据的存储位置并命名文件。

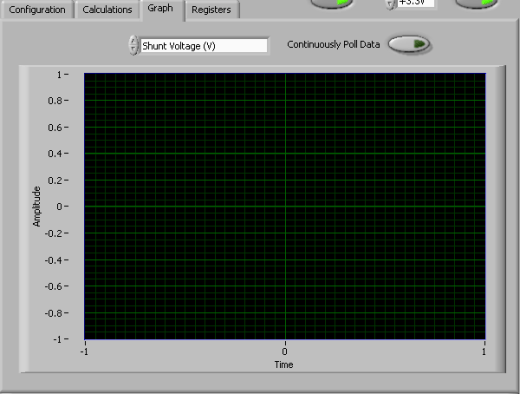

GUID-48732506-19C7-49B8-A8CB-FFA636922D0E-low.gif图 5-12 绘制 INA230 数据的图形
