5.3.3 寄存器选项卡

“Register”选项卡包含有关 INA230 寄存器单独操作的信息。每个寄存器可逐位更改，从而使用户能够完全控制器件，而不仅仅是 GUI 的一般功能。此功能的大部分显示在“Configuration register”选项卡中，但如果选择了适当的寄存器并点击“Register”选项卡上的 Help With Reg 按钮（如图 5-11 所示），用户可以诊断每个寄存器中每个位的单独使用情况。

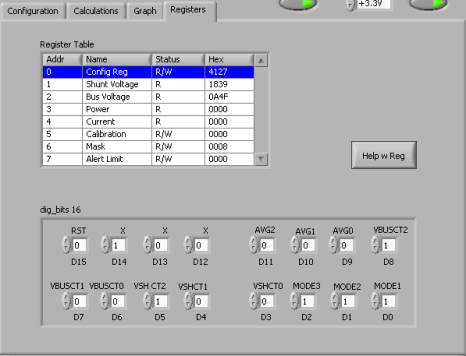

GUID-B44841B8-223D-4EF6-91FF-4153388DDE59-low.gif图 5-11 “Registers”选项卡
