上电

图 2-14图 2-15 显示了 TPS56C215EVM-762 的启动波形。在图 2-14 中,一旦输入电压达到 UVLO 阈值,输出电压就会上升。在图 2-15 中,最初施加输入电压,并通过在 J2 上使用跳线将 EN 连接至 GND 来禁止输出。当跳线被移除时,EN 被释放。当 EN 电压达到使能阈值电压时,启动序列开始、输出电压斜升至 1.2 V 的外部设置值。这些图中的输入电压为 12V、负载为 1Ω。

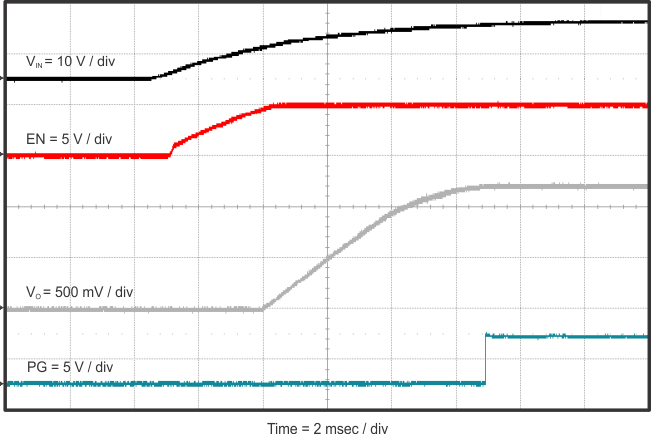

GUID-F8404594-1887-4D1C-A667-5B02EEDE3437-low.gif图 2-14 TPS56C215EVM-762 相对于 VIN 的启动

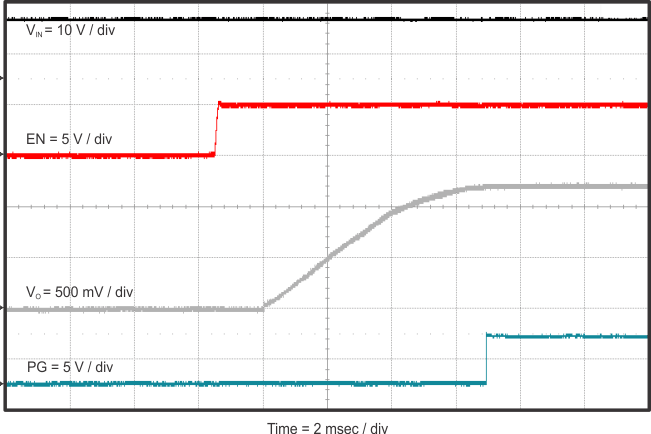

GUID-9727AE54-19E2-4B5D-B124-FF27501E1C82-low.gif图 2-15 TPS56C215EVM-762 相对于使能的启动
