关断

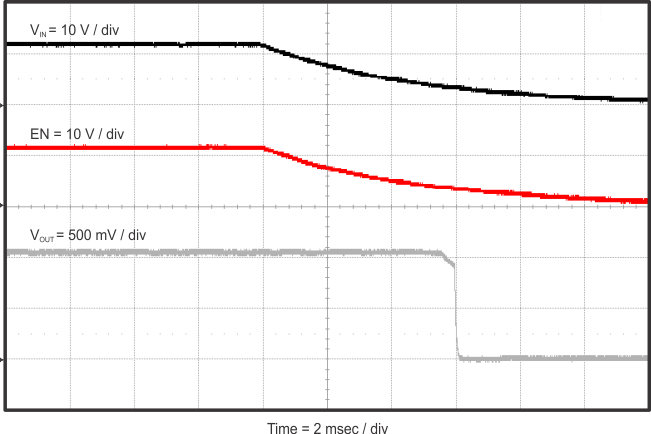

相对于 VIN 的 TPS562200EVM-601 关断波形显示在图 4-12 中。负载 = 1Ω 电阻。

GUID-37BCF028-4D0D-4BCF-8A52-0124A3857B09-low.gif图 4-12 TPS562200EVM-601 相对于 VIN 的关断

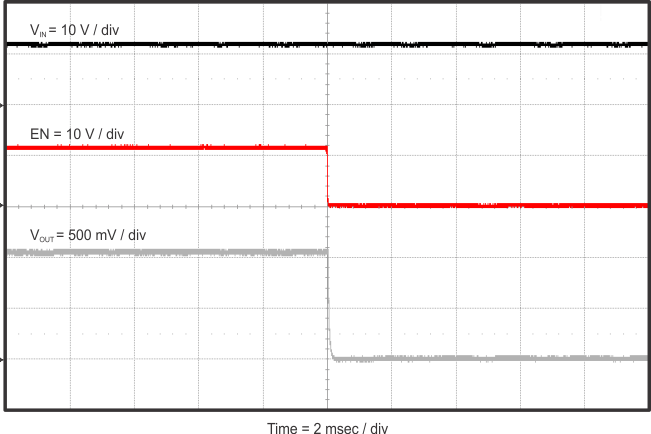

相对于 EN 的 TPS562200EVM-601 关断波形显示在图 4-13 中。负载 = 1Ω 电阻。

GUID-94104E54-B04C-4947-B2E7-88B44CA88B90-low.gif图 4-13 TPS562200EVM-601 相对于 EN 的关断
