Fusion GUI 屏幕截图

启动 Fusion GUI 时,选择 IC_DEVICE_ID图 10-1)作为扫描模式,以查找 TPS546C20A

GUID-3EAC7740-CC4D-4465-BADC-2B87F958862E-low.png图 10-1 选择器件扫描模式
  • 使用 Limits & On/Off 选项卡(图 10-2)配置以下各项:
    • Vref (Vout_Command)
    • OC 故障和 OC 警告
    • OT 故障和 OT 警告(内核温度)
    • 电源正常状态限制
    • 故障响应
    • UVLO
    • 开/关配置
    • 软启动时间(导通上升)
    • 裕度电压

更改一个或多个可配置参数后,可以通过点击 Store DefaultAll 将这些更改与非易失性存储器相关联。执行此操作后,系统会打开 confirm selection 弹出窗口,如果确认,这些更改便会与非易失性存储器相关联,从而将所有修改内容存储到非易失性存储器中。

对于 Vref 和软启动时间的修改内容,为了让更改在下次上电时生效,还应检查 Advanced 选项卡中的 DIS_VSEL图 10-4),并将其存储到非易失性存储器中。

环路控制器器件和环路跟随器器件连接到同一总线接口,可以使用右上角的下拉菜单切换视图屏幕。在两相堆叠系统中,如果检测到器件为环路跟随器,则会在 GUI 中禁用大多数可配置参数(图 10-7)。

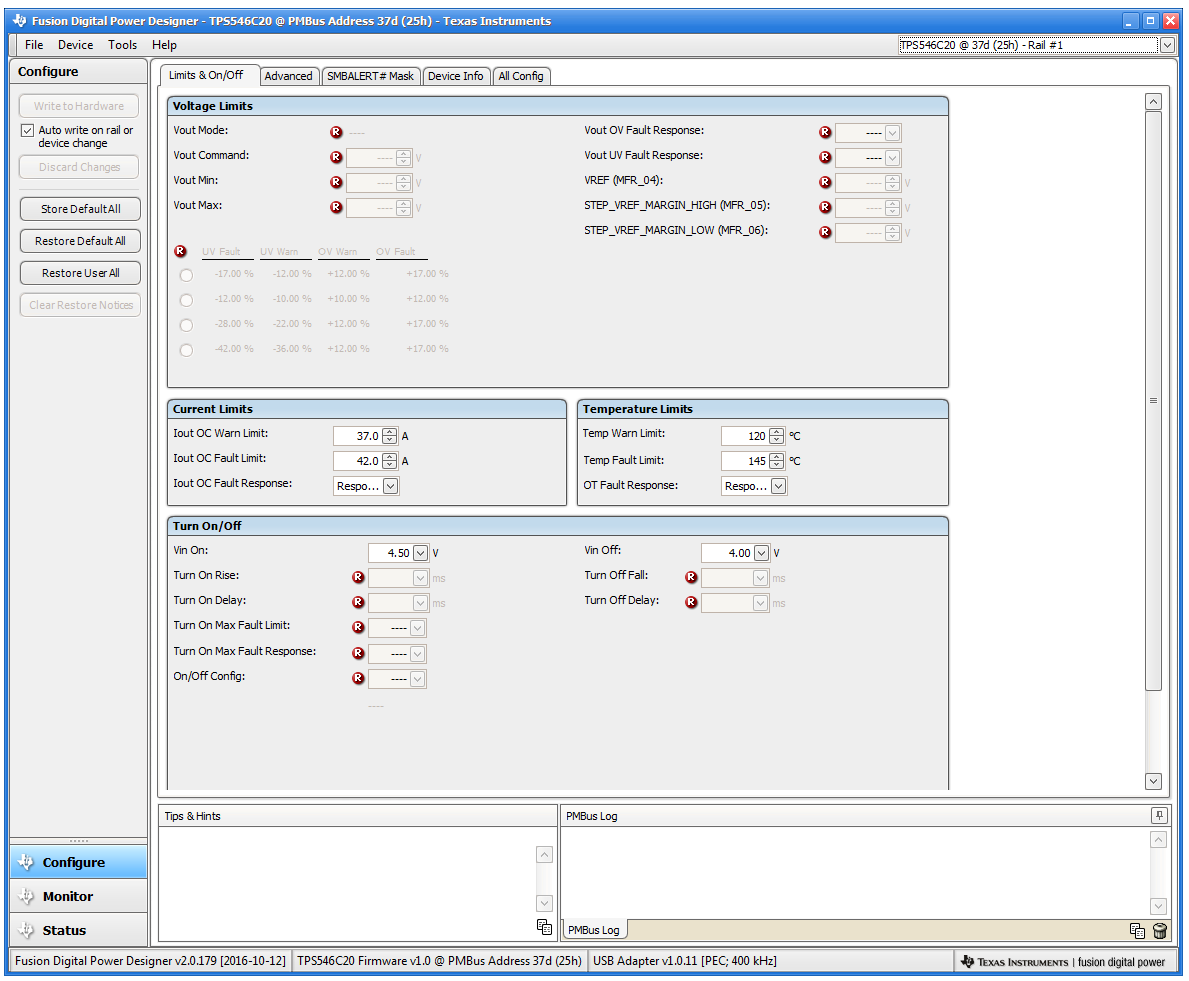

GUID-B64B272E-2F2A-442E-A674-0F50784D83EC-low.pngGUID-470E815A-9AB0-4602-AB5D-7496A865BDAF-low.png图 10-2 配置 – U1 和 U2 的限制和开/关

更改开/关配置时,系统会打开一个弹出窗口,其中包括选项的详细信息(图 10-3)。

GUID-2277E836-DE3C-49BB-9880-59C7CBD40AB5-low.png图 10-3 “ON/OFF Control”弹出窗口

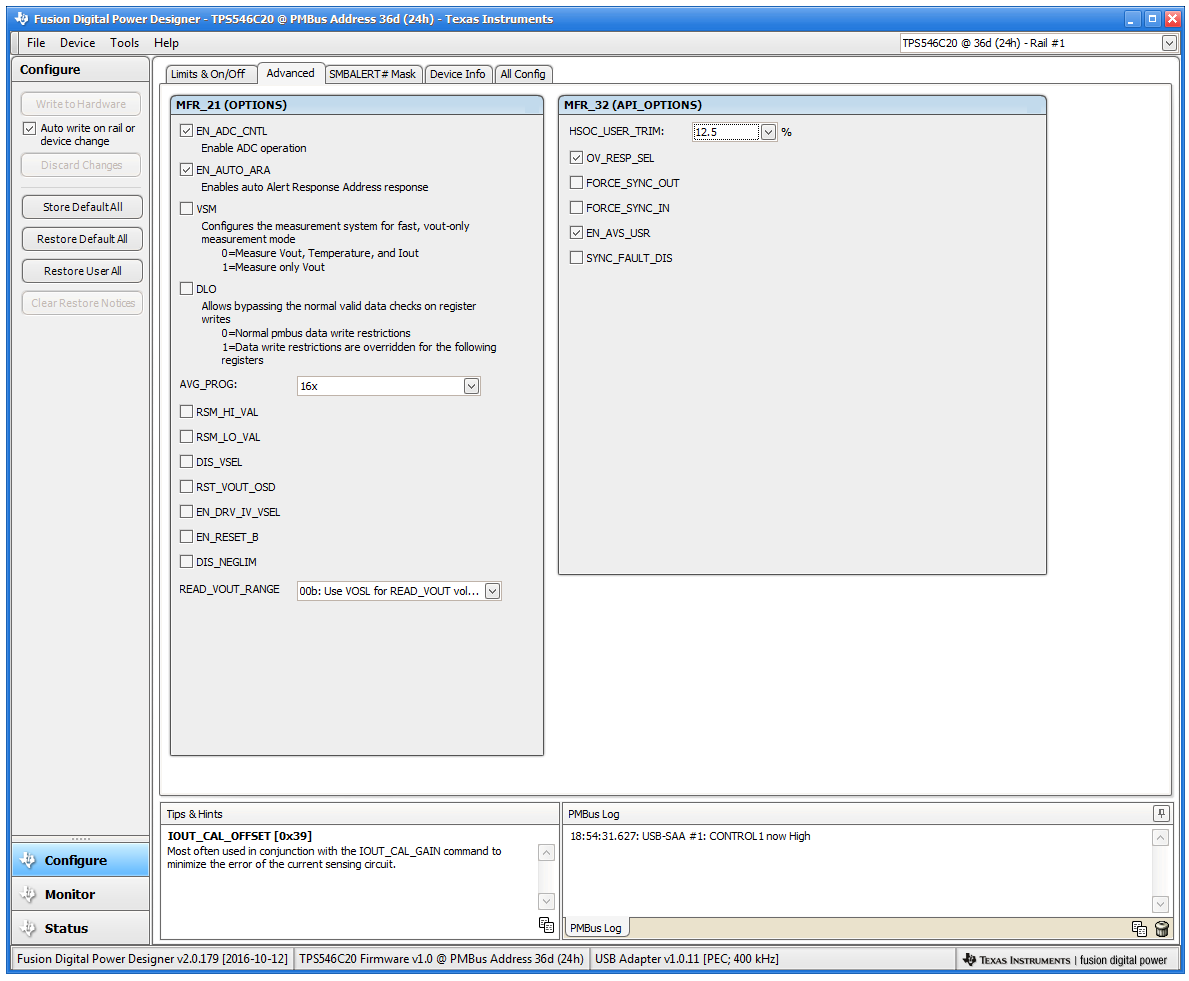

  • 使用 Advanced 选项卡(图 10-4)配置以下各项:
    • OPTIONS:MFR_SPECIFIC_21 寄存器
    • API_OPTIONS:MFR_SPECIFIC_32 寄存器
GUID-FECFBA65-DAE2-453C-8750-1CC480F47327-low.png图 10-4 配置 – Advanced

可以在 SMBALERT # Mask 选项卡(图 10-5)中找到和配置可屏蔽的 SMBALERT 源。

GUID-9972658F-FB94-4CF5-9C74-9B16BD8EF339-low.png图 10-5 配置 – SMBALERT # Mask

设备信息、“User Scratch Pad”、“Write Protection”选项,以及 Vout Scale LoopVout Transition RateIout Cal Offset 的配置可以在 Device Info 选项卡(图 10-6)中找到。

GUID-DDE9BE77-FC6A-4CE1-975E-0D939230E92F-low.png图 10-6 配置 – Device Info

使用 All Config 选项卡(图 10-7)配置所有可配置参数,该选项卡中还会显示其他详细信息,例如十六进制编码。

GUID-21E40D0A-A804-42E8-AAE6-B9266768CCAF-low.png图 10-7 配置 – All Config

选择 Monitor 屏幕(图 10-8)后,屏幕会改为显示器件所衡量参数的实时数据。此屏幕包含以下各项:

  • VOUTIoutTemperaturePout 的图表
  • Start/Stop Polling,它可以打开/关闭数据的实时显示
  • 快速访问“On/Off config”
  • 控制引脚激活和 OPERATION 命令
  • 裕度控制
  • 清除故障。选择 Clear Faults 即可清除之前的所有故障标志。

两个器件堆叠在一起时,环路控制器或环路跟随器器件的 IOUT 读数是器件本身支持的负载电流,因此 Iout 读数为总负载的一半。

GUID-2500D479-BB3D-4438-B862-8CBA092B9950-low.pngGUID-46060CD8-FA98-435F-A506-4CE09D6BA3CD-low.png图 10-8 总负载为 10A 时的“Monitor”屏幕

在左下角选择 Status 屏幕(图 10-9)即可显示器件的状态。

GUID-8845B772-FAD8-43FE-A07A-291EA2EC628F-low.pngGUID-73C577D9-9D2C-4479-B97C-389541E3A4EF-low.png图 10-9 “Status”屏幕
