3.3 DP83867

DP83867 器件是一款稳健耐用型低功耗全功能物理层收发器，它集成了 PMD 子层以支持 10BASE-Te、100BASE-TX 和 1000BASE-T 以太网协议。

注： 不支持 MII 接口

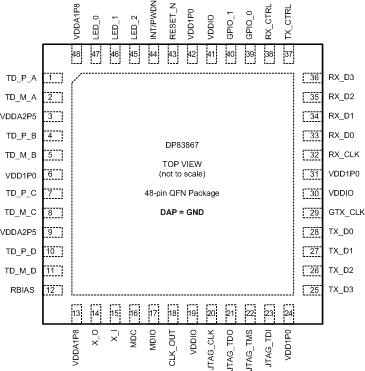

GUID-88A3BFB6-362A-4944-9BE0-8A59E46BEE10-low.gif图 3-5 RGZ 封装 48 引脚 VQFN 顶视图
