MicroSiP

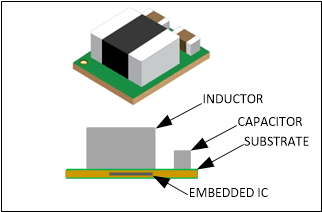

MicroSiP™ 封装将 IC 嵌入到基板中,并将无源器件安装在顶部。通常,顶部的元件包括电感器和电容器。图 2-1 展示了此封装结构的图示说明。

GUID-7B841E9A-BED1-4D2F-A50A-B23F9DC5C97B-low.gif图 2-1 采用 MicroSiP 封装的 LMZM23601(36V、1A)模块
