2.2 QFN 超模压

QFN 超模压封装可以基于引线框或 PCB 层压板。该封装可集成电感器、电源 IC 以及编程元件。基于引线框的封装使用粗铜引线框进行布线。基于 PCB 层压板的封装使用薄的多层 PCB 安装所有集成的元件并将信号路由。有关这些 QFN 模块封装的示例，请参阅图 2-2 和图 2-3。

GUID-B4BB3901-750A-4867-B773-C36DDA727D54-low.gif图 2-2 LMZ36002（60V、2A）模块，采用基于引线框的超模压 QFN 封装

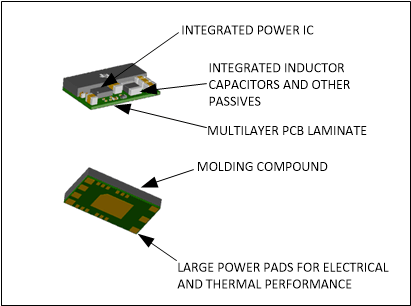

GUID-9CEC6357-5CC6-4B37-AFEE-C8B0D9BC75D1-low.gif图 2-3 TPSM84A21（14V、10A）模块，采用基于 PCB 层压板的超模压 QFN 封装
