2.3 QFN 开放式框架

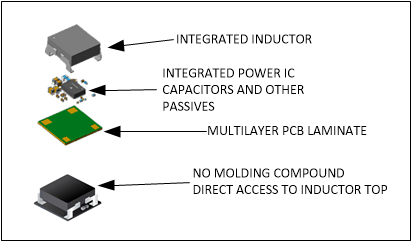

此 QFN 封装包含一个多层层压 PCB，顶部安装了电源 IC、电容器、电阻器和电感器。此封装未使用模塑化合物对电路进行塑封，并具有直接通向电感器顶部的通道，可实现潜在热传递。请参阅图 2-4 查看图示说明。

GUID-3F2C1108-CE41-4DD8-8F3D-76CC7092C934-low.gif图 2-4 采用 PCB 层压开放式框架 QFN 封装的 TPSM846C23（15V、35A）模块
