6.3.3 VDRAIN 感测引脚

VDRAIN 引脚用于感测高侧 MOSFET 漏极电压。具有 VDRAIN 引脚的电机驱动器件必须在布线时考虑尽可能改善性能。供电电压首先进入高侧 MOSFET 的漏极，因此 VDRAIN 引脚的布线对布局至关重要。VDRAIN 引脚为电源 (VM) 提供开尔文连接，因此可在发生过流事件时监测高侧 MOSFET 的 VDS 电压（请参阅图 6-13）。功率级中的 VM 连接通常包含大型覆铜平面和宽布线以支持所需的电流，因此平面的额外电感和电压降会影响 VDS 测量精度。所以，应将 VDRAIN 引脚以单一布线的形式直接连接到外部功率 MOSFET 的漏极。TI 建议使用靠近漏极的网带连接组件来最大限度地减小会导致误报 OCP 故障的额外电感（请参阅图 6-14）。

GUID-33D92531-63D0-4FAF-98EC-47761700B878-low.gif图 6-13 VDRAIN 开尔文连接

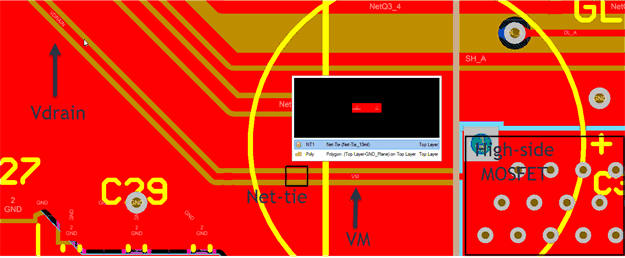

GUID-0F692B4E-E6EC-4F29-BC9C-4198D1298706-low.gif图 6-14 网带连接组件高侧 MOSFET 漏极
