5.2 电荷泵电容器

TI 的大多数电机驱动器件 (DRVxx) 都使用电荷泵电容器或自举电容器来完全开关高侧 N 通道 MOSFET 的栅极。这些电容器应尽可能靠近电机驱动器件放置。在图 5-3 中，C4 电容器是从 VM 到 VCP 引脚的电荷泵输出的电容，C7 电容器是电荷泵开关节点的电容。

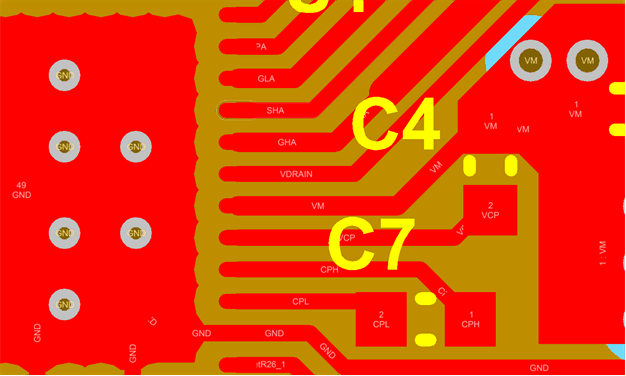

GUID-4D325FD0-273C-4395-8288-4A1AD1BEFC26-low.gif图 5-3 电荷泵电容器的放置
