散热过孔连接

散热过孔应将顶层和底层连接在一起,以便热量能够从 IC 散发到这两层上。散热连接件不用于散热过孔,因为热量从顶部平面通过过孔流向底部平面的路径会受到限制。这条热流路径受限会导致顶部平面过孔周围剩余部分的温度升高。直接连接过孔可尽可能降低过孔与铜层之间的热阻。散热过孔应使其到内部接地平面的完整连接围绕整个镀铜通孔周界。不要用阻焊层覆盖过孔,否则会导致过多的空隙。图 2-3 所示为散热过孔与直接连接过孔之间的温差。

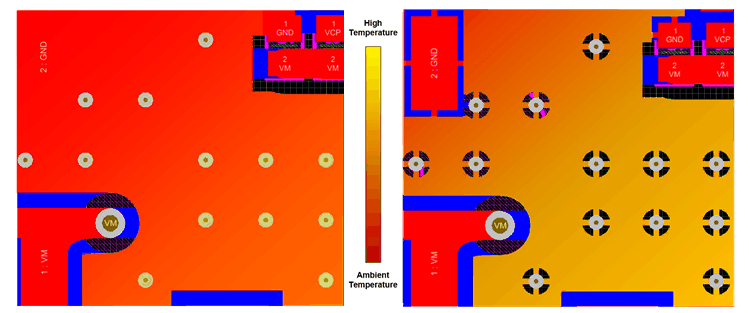

GUID-6C857DD0-B4F5-4AC7-9633-5E1F07E6213B-low.gif图 2-3 散热过孔与直接连接过孔热图

散热接头将平面与过孔或元件进行电气连接,但它们会降低元件或过孔与平面之间的热量的流动性。这种做法是为了让烙铁或回流炉只加热元件并确保焊接连接可靠。对于不需要过孔进行平面之间的热传导的应用而言,这种方法非常有效。但是,对于电机驱动器等功率应用,为了提高层间的热性能,需要将这些过孔直接连接到平面。
