5.1 大容量电容器的放置

在电机驱动系统设计中，大容量电容器可大幅度减轻低频电流瞬变的影响，并存储电荷以在电机驱动器开关时提供所需的大电流。选择大容量电容器时，请考虑电机系统所需的最大电流、电源电压纹波以及电机类型。

使用大容量电解电容有助于从通过电机绕组的驱动电流中吸收低频的高值电流。根据应用要求，这些电容器通常大于 10µF。

应将所有大容量电容器靠近电源模块或电路板电源入口点放置。TI 建议，每个大容量电容器都要有多个过孔，用于将焊盘连接到相应的电源平面。TI 还建议，所有大容量电容器都要有低等效串联电阻 (ESR)。

GUID-4D562181-B33E-481F-9A26-B4203F2CB25F-low.gif图 5-1 大容量电容器多过孔的放置

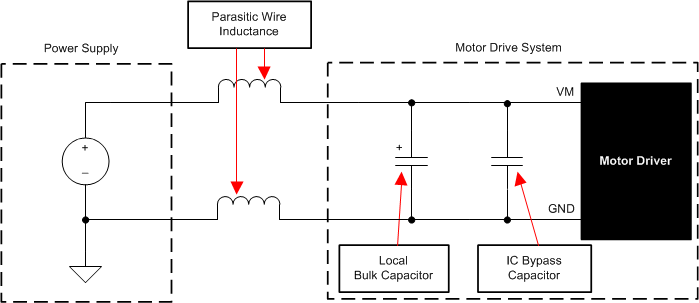

GUID-FB94CD50-FC6B-4415-973E-F9EDAF885AC8-low.gif图 5-2 大容量电容器和旁路电容器的放置
