7 电流感测放大器布线

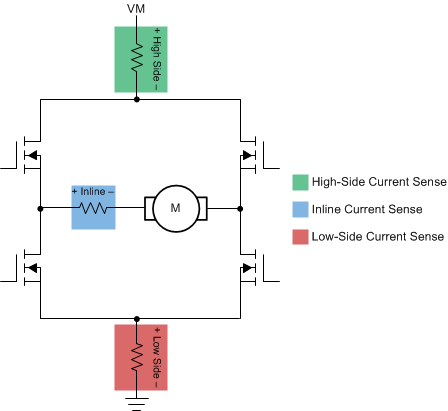

TI 广泛的电机驱动器产品系列包括内置了电流感测功能的器件，其中大多数均使用外部分流电阻作为测量源。通过将电流感测放大器与驱动器结合在一起，为电机接口提供了一体化的解决方案，并且能够以更低的成本实现更高质量的电流感测。图 7-1 所示为所有可用的电流感测拓扑。

GUID-83DB4A40-9D66-4DA1-B5C0-662C7BC3BC6E-low.gif图 7-1 电流感测拓扑

内置于这些器件中的集成电流感测放大器 (CSA) 通常分为三类，每一类都各有其优点。这些类别将在后续部分中做介绍。
