Typical Characteristics

VOUT = 1.8 V, VIN = VOUT + 0.5 V, VEN = VIN, IOUT = 1 mA, CIN = 1 µF, COUT = 1 µF, TJ = 25°C (unless otherwise noted)

VIN = 2.3 VVOUT = 1.8 V

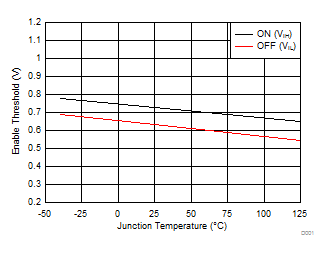

Figure 6-1 VEN Threshold vs Temperature
TJ = –40°C

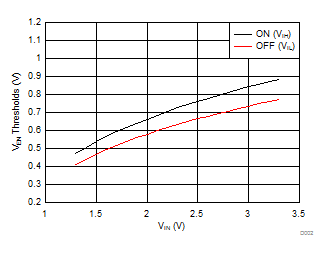

Figure 6-3 VEN Thresholds vs VIN
VEN = VIN

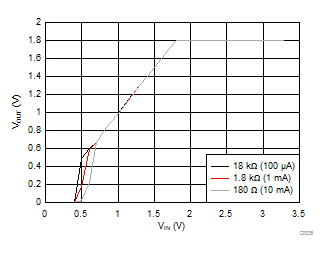

Figure 6-5 VOUT vs VIN
VOUT = 0.8 VVEN = VINNo load

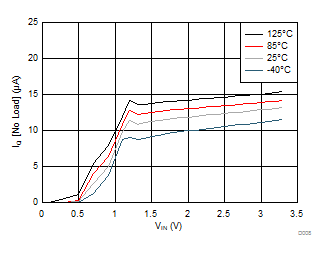

Figure 6-7 IQ vs VIN
VOUT = 1.8 VVEN = VINNo load

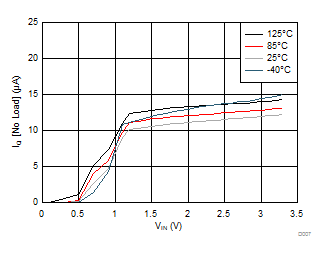

Figure 6-9 IQ vs VIN

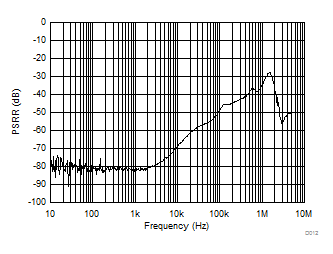

VOUT = 0.8 VVIN = 1.3 VIOUT = 20 mA
Figure 6-11 PSRR vs Frequency

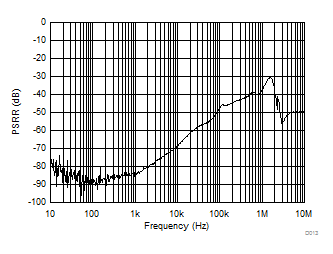

VOUT = 2.3 VVIN = 2.8 VIOUT = 20 mA
Figure 6-13 PSRR vs Frequency

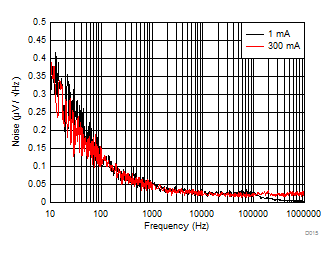

VOUT = 2.3 VVIN = 2.8 V
Figure 6-15 Noise Density
VOUT = 0.8 V

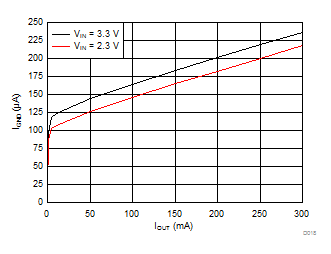

Figure 6-17 IGND vs IOUT

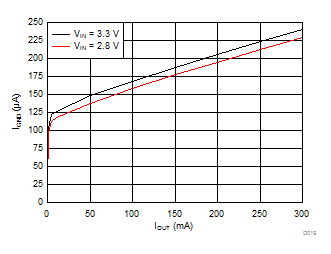

VOUT = 2.3 V
Figure 6-19 IGND vs IOUT

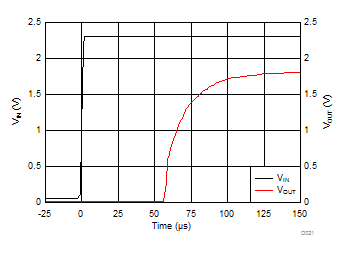

VEN = VIN VOUT = 1.8 V COUT = 1 µF

Figure 6-21 Turnon Time

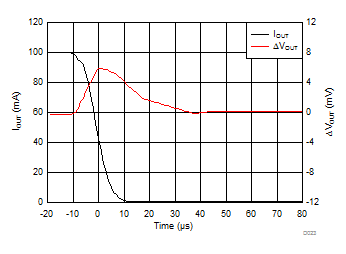

VIN = 2.3 V VOUT = 1.8 V COUT = 1 µF
IOUT = 100 mA to 1 mA tFALL = 10 µs
Figure 6-23 Load Transient Response

Figure 6-2 VEN Thresholds vs VIN
TJ = 125°C

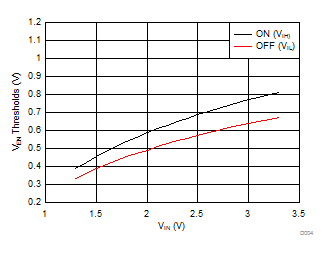

Figure 6-4 VEN Thresholds vs VIN
VEN = VIN

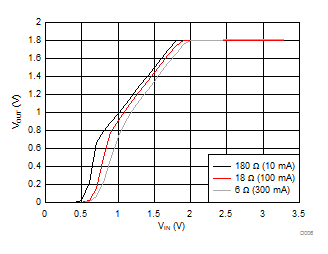

Figure 6-6 VOUT vs VIN
VOUT = 1.2 VVEN = VINNo load
Figure 6-8 IQ vs VIN

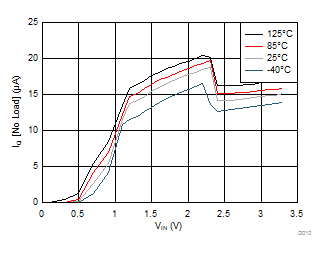

VOUT = 2.3 VVEN = VINNo load
Figure 6-10 IQ vs VIN
VOUT = 1.8 VVIN = 2.3 VIOUT = 20 mA
Figure 6-12 PSRR vs Frequency
VOUT = 0.8 VVIN = 1.3 V
Figure 6-14 Noise Density

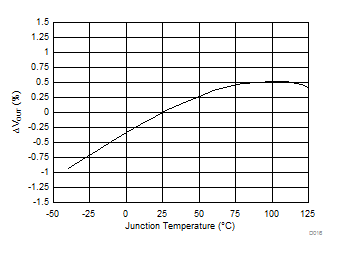

VIN = VOUT + 0.5 VIOUT = 1 mA
Figure 6-16 ΔVOUT vs Temperature
VOUT = 1.8 V
Figure 6-18 IGND vs IOUT

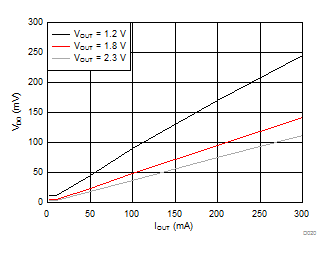

Figure 6-20 Dropout Voltage vs IOUT
VIN = 2.3 V VOUT = 1.8 V COUT = 1 µF
IOUT = 1 mA to 100 mA tRISE = 10 µs
Figure 6-22 Load Transient Response
ΔVIN = 0.5 V VOUT = 1.8 V COUT = 1 µF
tRISE = tFALL = 30 µs IOUT = 1 mA
Figure 6-24 Line Transient Response
