5.2 布局

图 5-2 至图 5-4 所示为 TPS923610EVM 的电路板布局布线。顶层包含 PVIN、VOUT 和接地端的主要电源布线。顶层还有 TPS923610 引脚的接线和一大块接地区域。大多数信号布线也位于顶部。去耦电容器 C4 和 C5 尽可能靠近 IC 放置。顶层和底层都使用 2oz 厚的覆铜。

TPS923610EVM TPS923610EVM 顶层装配图图 5-2 TPS923610EVM 顶层装配图

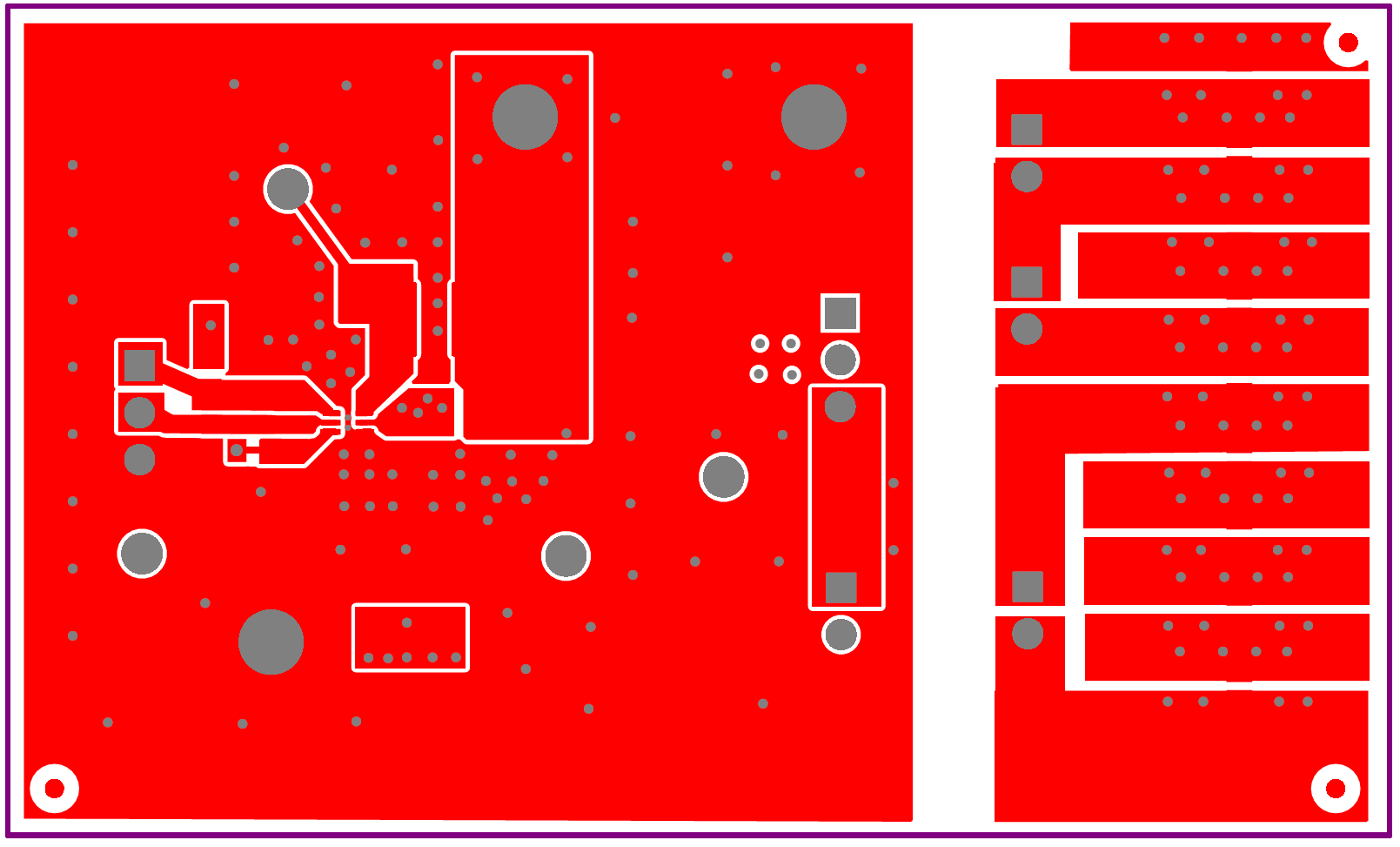

TPS923610EVM TPS923610EVM 顶层图 5-3 TPS923610EVM 顶层
TPS923610EVM TPS923610EVM 中间层 1图 5-4 TPS923610EVM 中间层 1

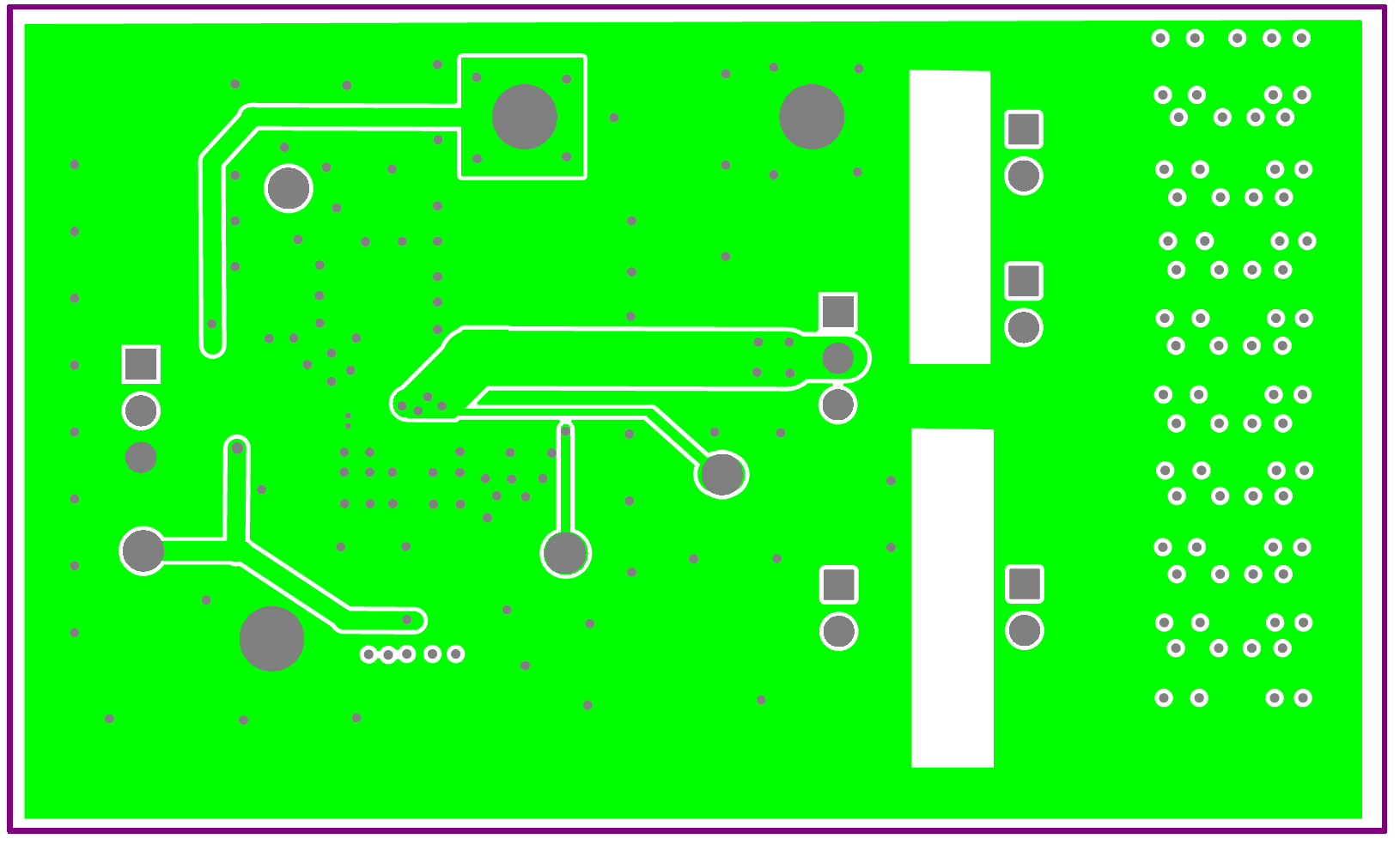

TPS923610EVM TPS923610EVM 中间层 2图 5-5 TPS923610EVM 中间层 2

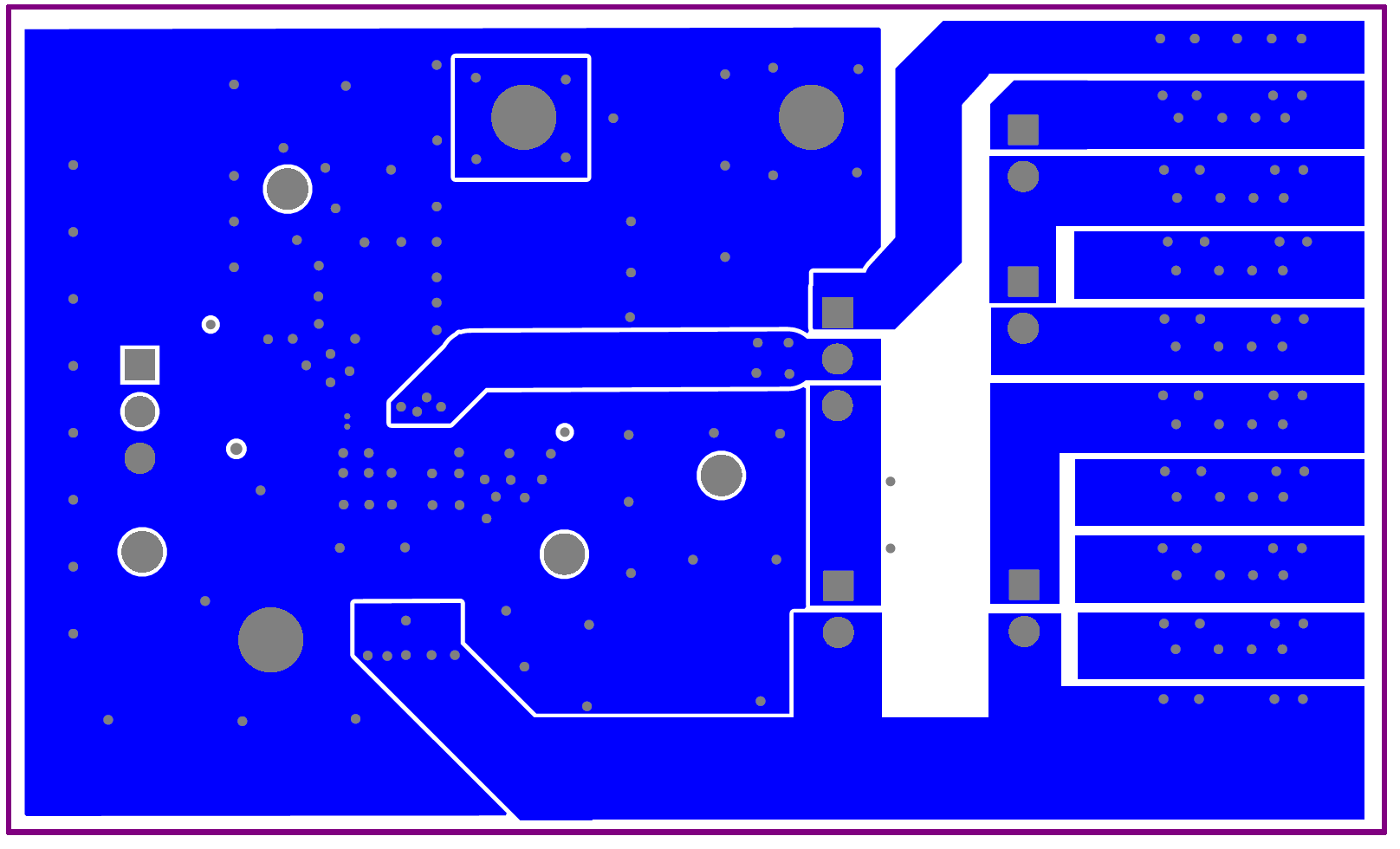

TPS923610EVM TPS923610EVM 底层图 5-6 TPS923610EVM 底层
