4.2 PCB 布局

TXE81XXEVM 顶层图 4-4 顶层

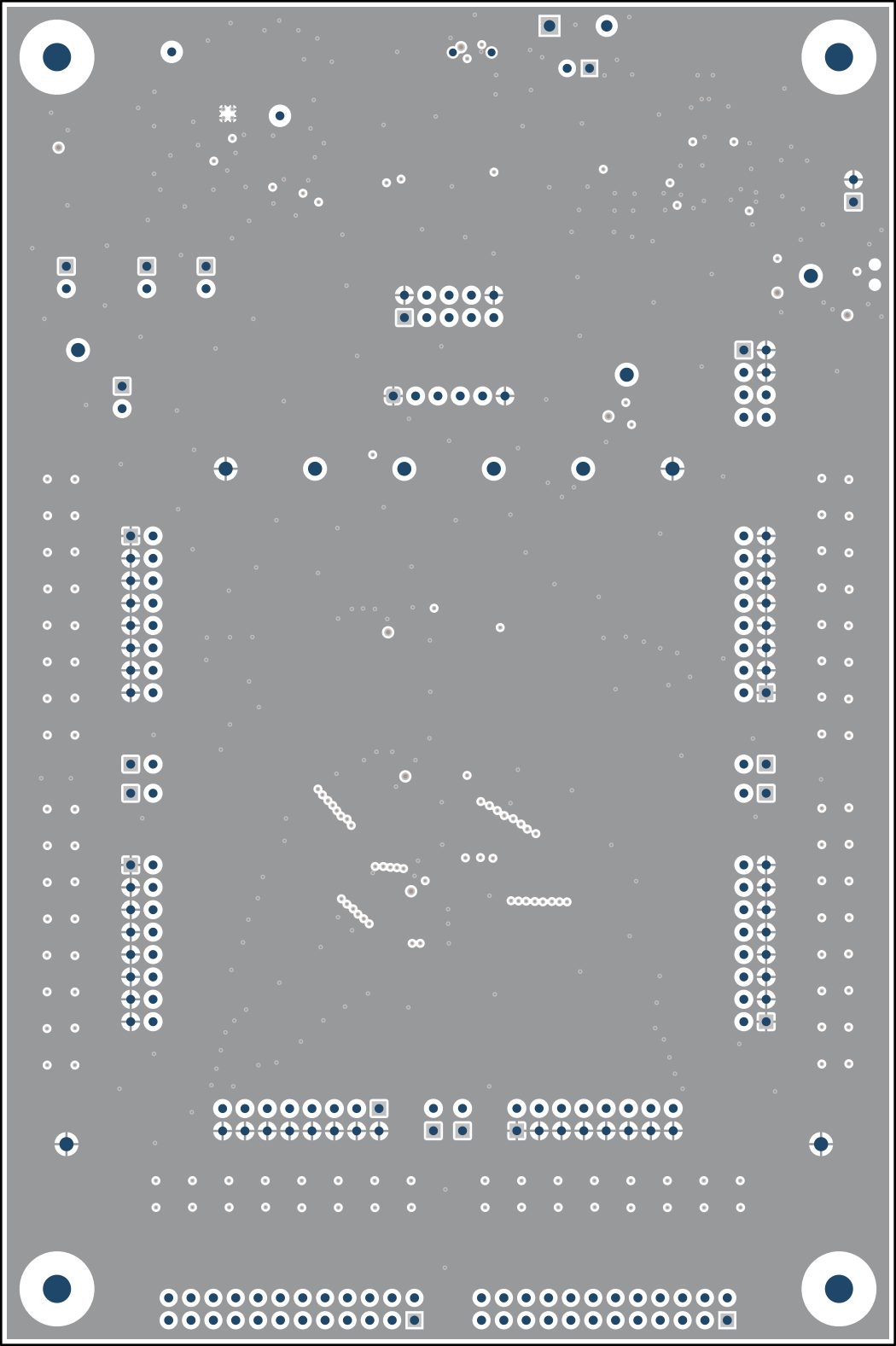

TXE81XXEVM 第 2 层 — GND图 4-5 第 2 层 — GND

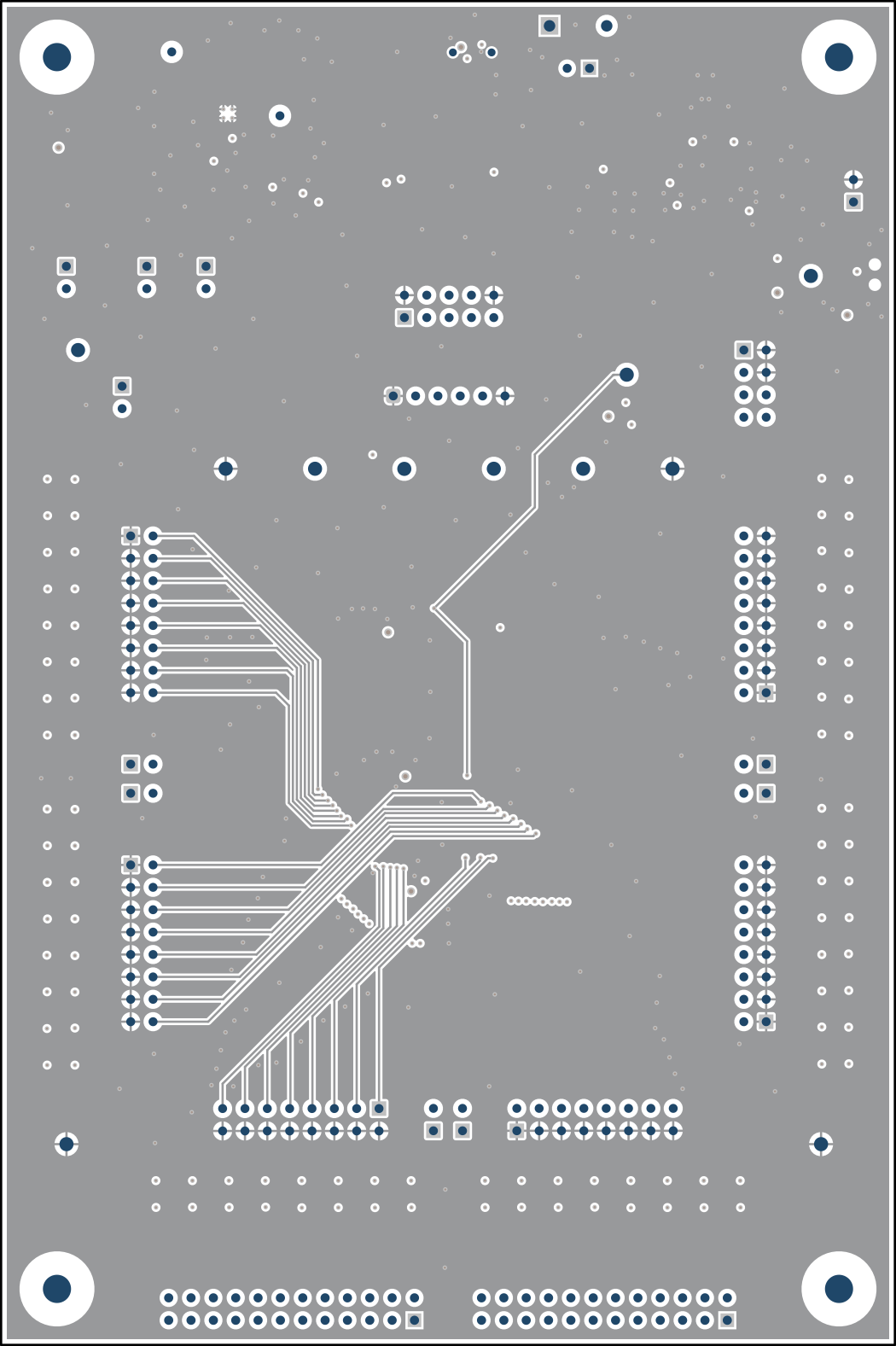

TXE81XXEVM 第 3 层 — 信号图 4-6 第 3 层 — 信号

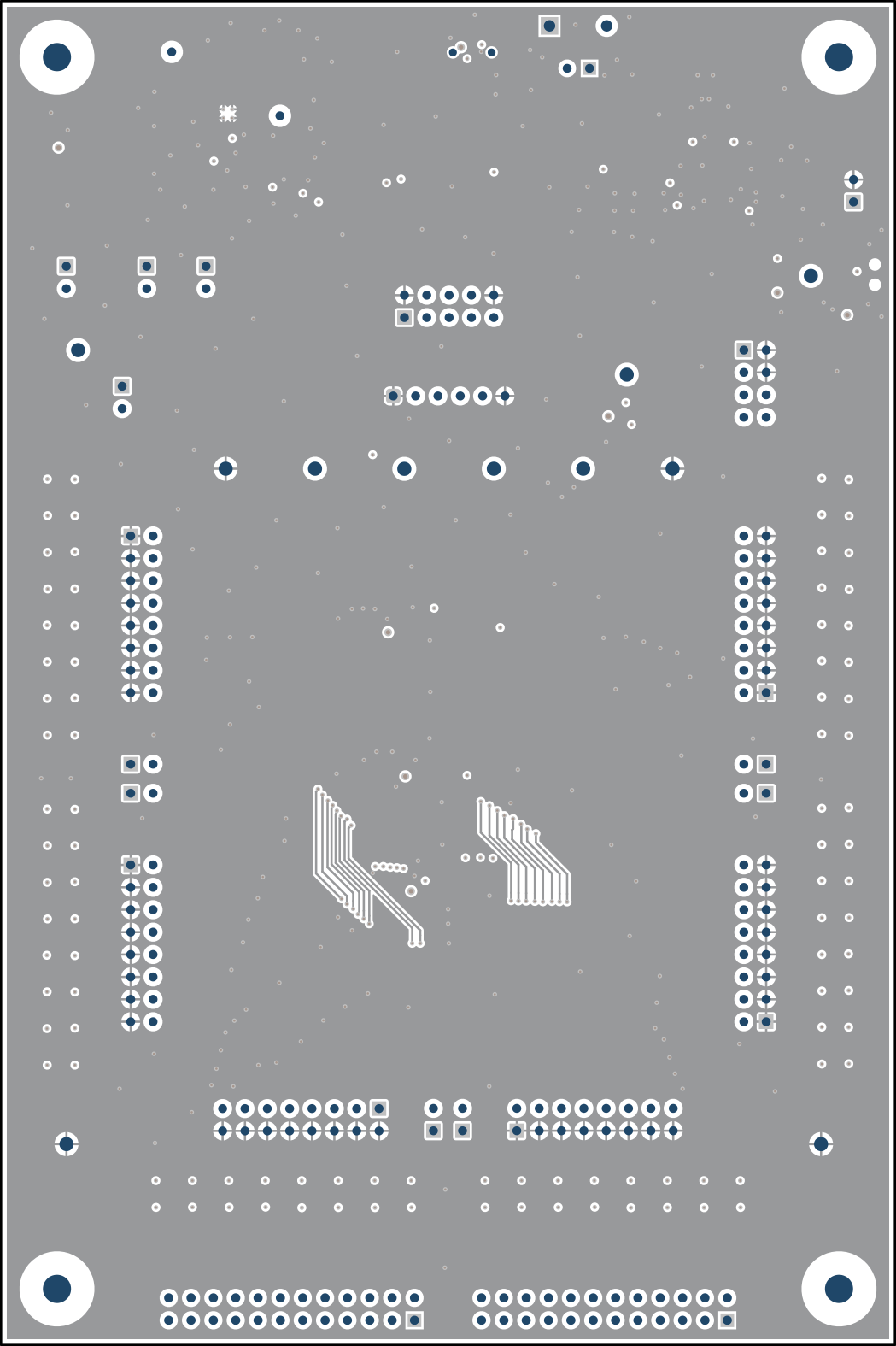

TXE81XXEVM 第 4 层 — 信号图 4-7 第 4 层 — 信号
TXE81XXEVM 第 5 层 — VCC图 4-8 第 5 层 — VCC
TXE81XXEVM 底层图 4-9 底层
