3.4 调节计时器

在以下测试中，SENSE3 连接至 GND，以防在调节计时器结束前达到 VON3 阈值。当 REG_TMR 结束时，器件会自动启动下电序列。该时间由 REG_TMR 引脚上使用的跳线和电阻器设定。如果 REG_TMR 为悬空状态，则调节计时器不会结束，器件会无限期地等待更改状态的条件。

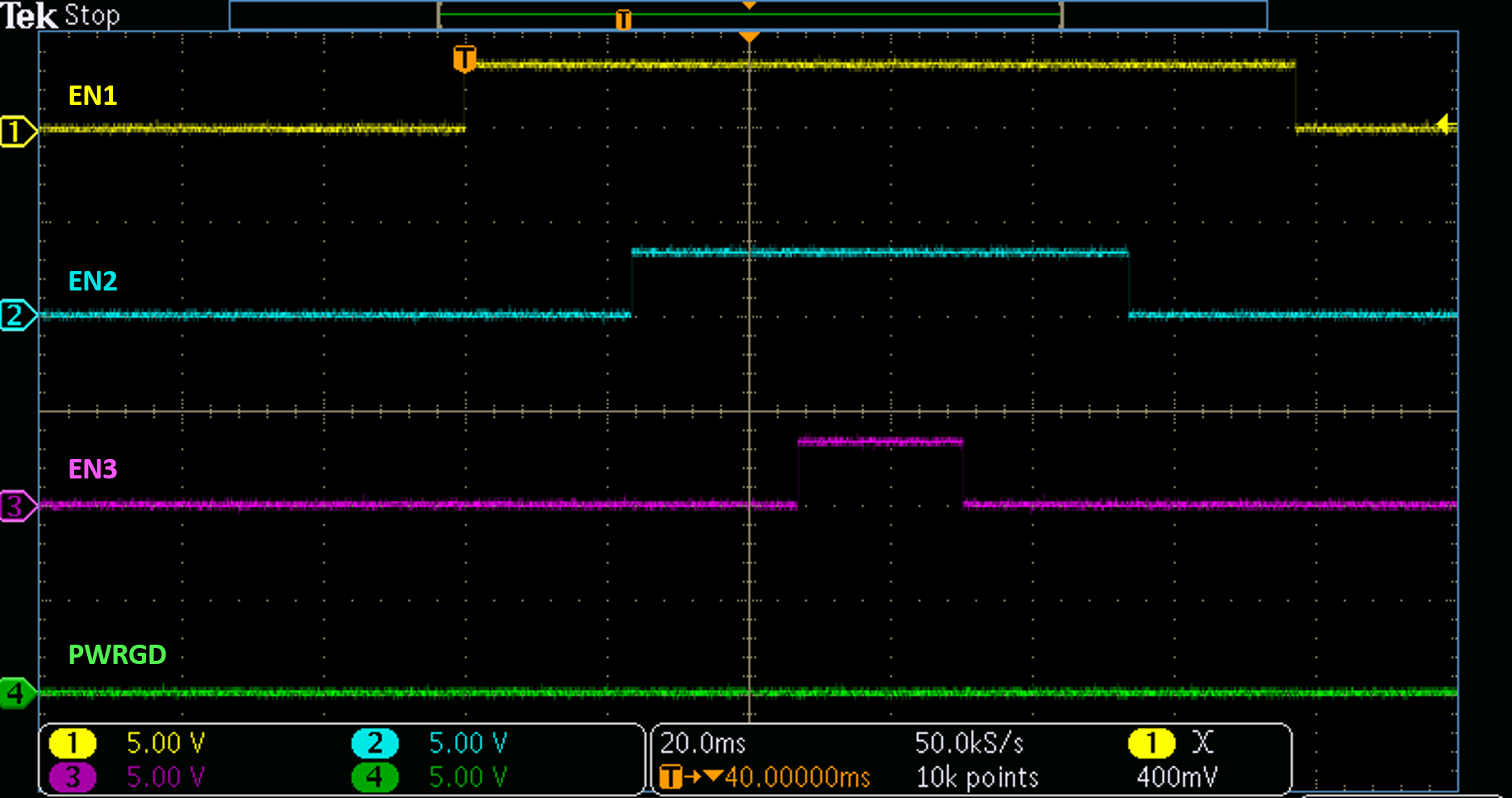

TPS7H3014EVM 调节计时器结束时间，23ms图 3-9 调节计时器结束时间，23ms
TPS7H3014EVM 调节计时器结束时间，12ms图 3-10 调节计时器结束时间，12ms

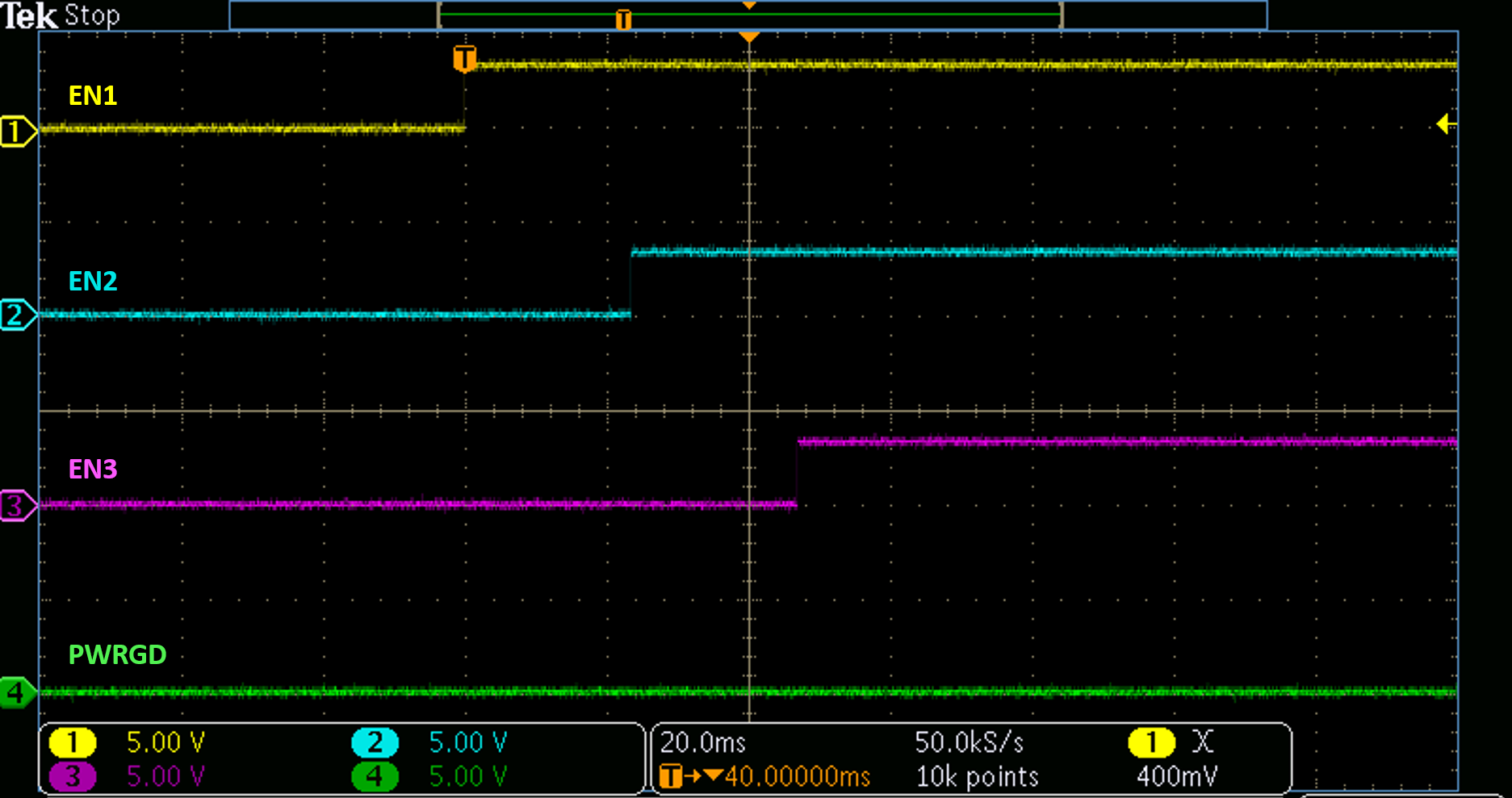

TPS7H3014EVM 定序上电，REG_TMR 悬空图 3-11 定序上电，REG_TMR 悬空

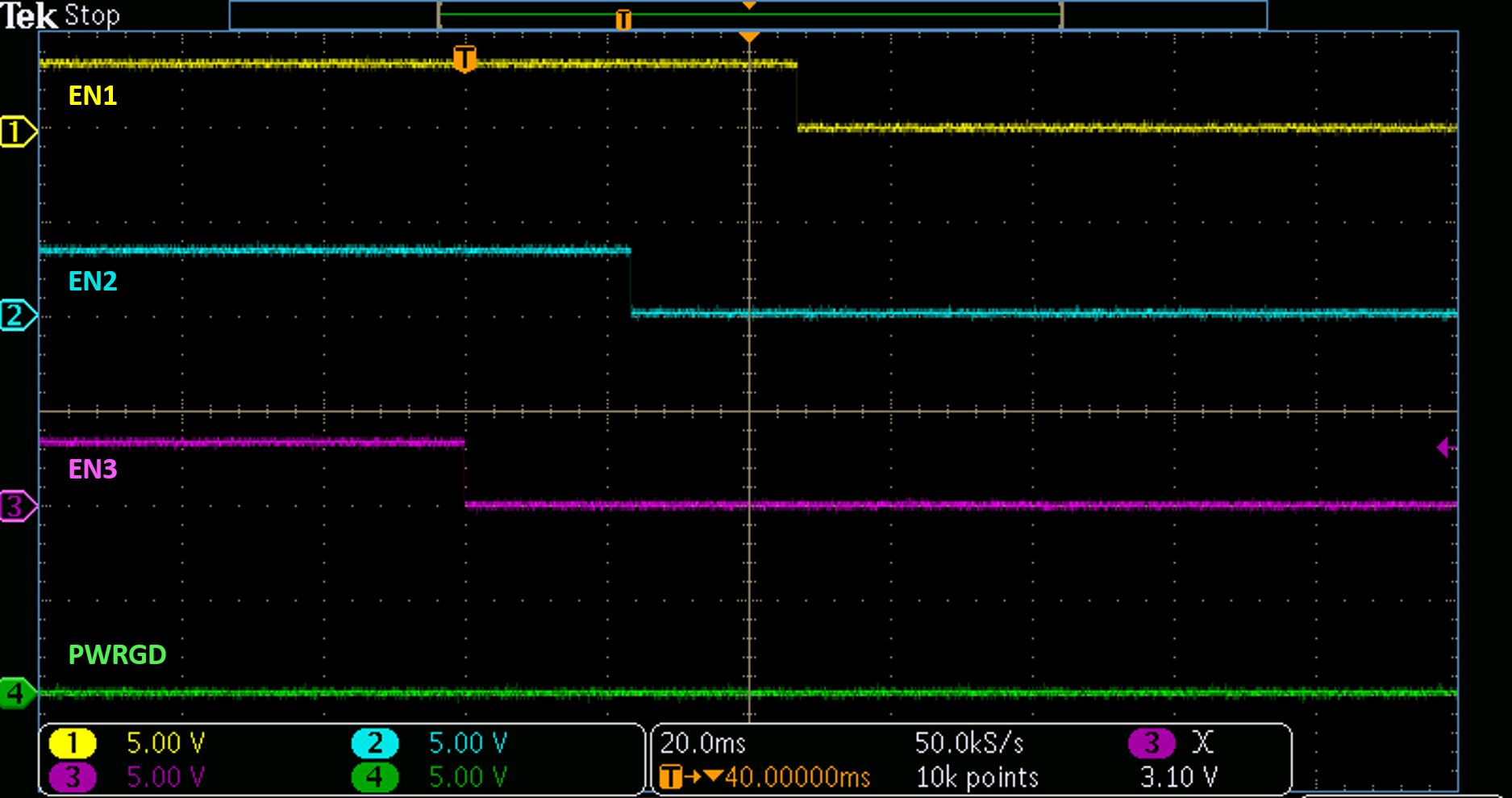

TPS7H3014EVM 定列下电，REG_TMR 悬空图 3-12 定列下电，REG_TMR 悬空
