1.3 规格

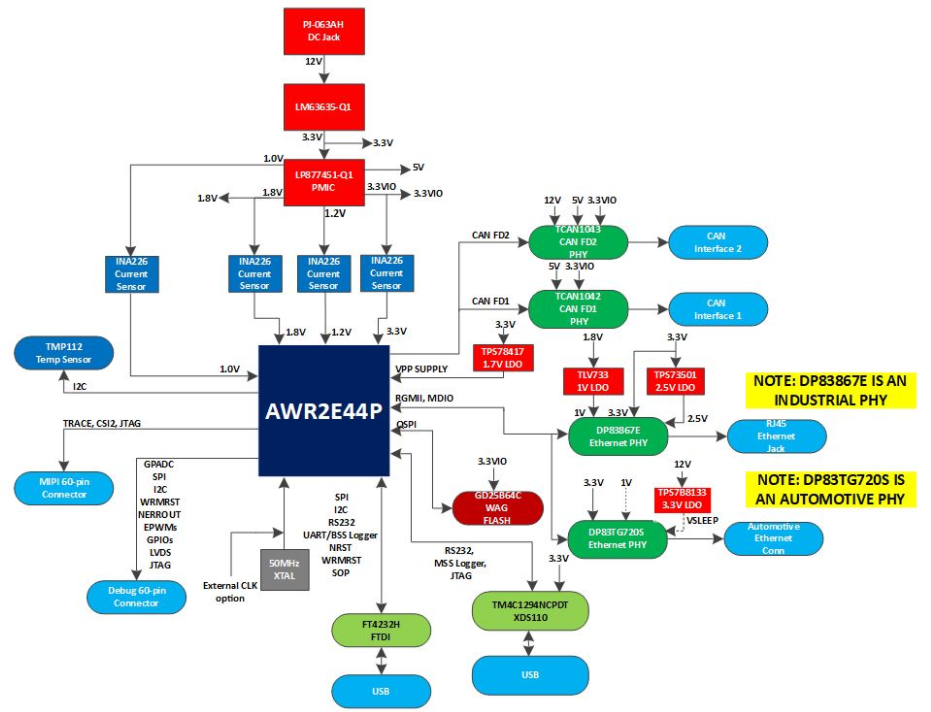

AWR2E44PEVM 功能方框图图 1-1 功能方框图
图 1-1 所示为功能方框图。EVM 包含 TI 毫米波雷达系统的基本元件，可按原样复制到生产设计中：3D 波导天线、电力输送网络、串行闪存、外部通信接口（CANFD 和以太网）和 SOP 控制。此外，还包含多项调试功能，可协助进行软件开发和评估。其中包括板载 FTDI 和 XDS110、温度和电流传感器，以及用于连接 DCA1000EVM 或外部调试器的高速连接器。
