2.7.2 FTDI 接口

J10 提供对板载 FTDI 端口的访问。这将提供以下 PC 接口：

  • FTDI 端口 A -> MSS_SPIA 接口
  • FTDI 端口 B -> MSS_I2C 接口；主机 INTR 信号。
  • FTDI 端口 C -> BSS_UART 端口；DSS_UART 端口（默认不组装）；NRESET 和 WARMRST 控制信号。
  • FTDI 端口 D -> MSS_RS232 端口；SOP0、SOP1 和 SOP2 控制信号

当 USB 首次连接到 PC 时，Windows® 可能无法识别该器件。设备管理器中用黄色感叹号表示这种情况，如图 2-17 所示。

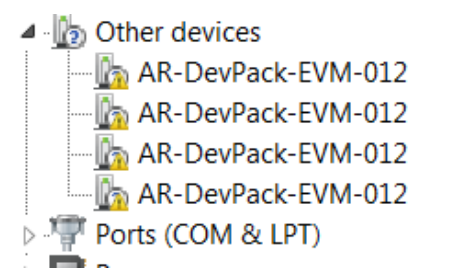

AWR2E44PEVM 未安装 FTDI 驱动程序图 2-17 未安装 FTDI 驱动程序

要安装器件，请下载毫米波 SDK 软件包中提供的最新 FTDI 驱动程序。右键点击这些器件，然后通过指向 FTDI 驱动程序的安装位置 (C:\ti\mmwave_mcuplus_sdk_<version_number>\mmwave_mcuplus_sdk_<version_number>\tools\ftdi) 来更新驱动程序。必须对所有四个 COM 端口都执行此操作。安装完所有四个 COM 端口后，设备管理器将能够识别这些器件，并指示 COM 端口号，如图 2-18 所示。

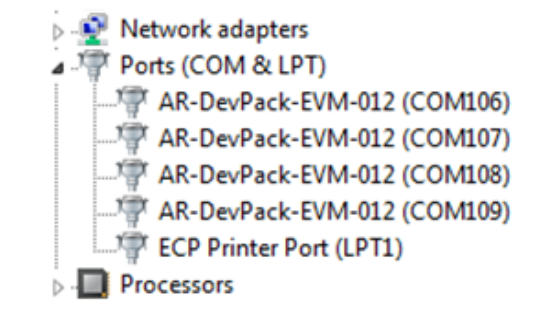

AWR2E44PEVM 已安装 FTDI 驱动程序图 2-18 已安装 FTDI 驱动程序
