3.4 使用 eZ-FET 对板载 MSP430FR2355 进行编程

MSP430FR2355 LaunchPad 上的 eZ-FET 调试探针使用 SPI-by-Wire JTAG 接口对 MCF8315RRYEVM 上的 MSP430FR2355 MCU 进行编程。有关包含板载 eZ-FET 调试探针的 MSP430 LaunchPad，请参阅 MSP430 LaunchPad 开发套件。

  1. 从 MSP430 LaunchPad 上移除 GND、3V3、SBWTDIO 和 SBWTCK 跳线。
  2. 将 LaunchPad 上 eZ-FET 侧的顶部引脚（包括 GND、3V3、SBWTCK 和 SBWTDIO 信号）连接到 MCF8315RRYEVM J4 上的相应引脚，如表 3-1 和图 3-3 所示。
  3. 将 Micro-USB 电缆连接到 MSP430 LaunchPad 和 PC。
  4. 点击 Build Project 图标或 CTRL + B，确保成功构建工程。如有需要，从“Console”(控制台)上接受任何更新。
  5. 点击 Debug Project 以设置调试会话，然后按 Play 按钮运行代码。
  6. 停止调试会话，关闭 Code Composer Studio，断开 SPI-by-Wire 跳线，并从 MSP430 LaunchPad 上拔下 Micro-USB 电缆。
表 3-1 对 MSP430FR2355 进行编程所需的 SPY-BI-Wire 接口

MSP430 LaunchPad（eZ-FET 调试探针侧）(J101)

MCF8315RRYEVM 4 引脚 SPI-by-Wire 接头 (J4)

GND

GND

3V3

3.3V

SBWTDIO

SBWTDIO

SBWTCK

SBWTCK

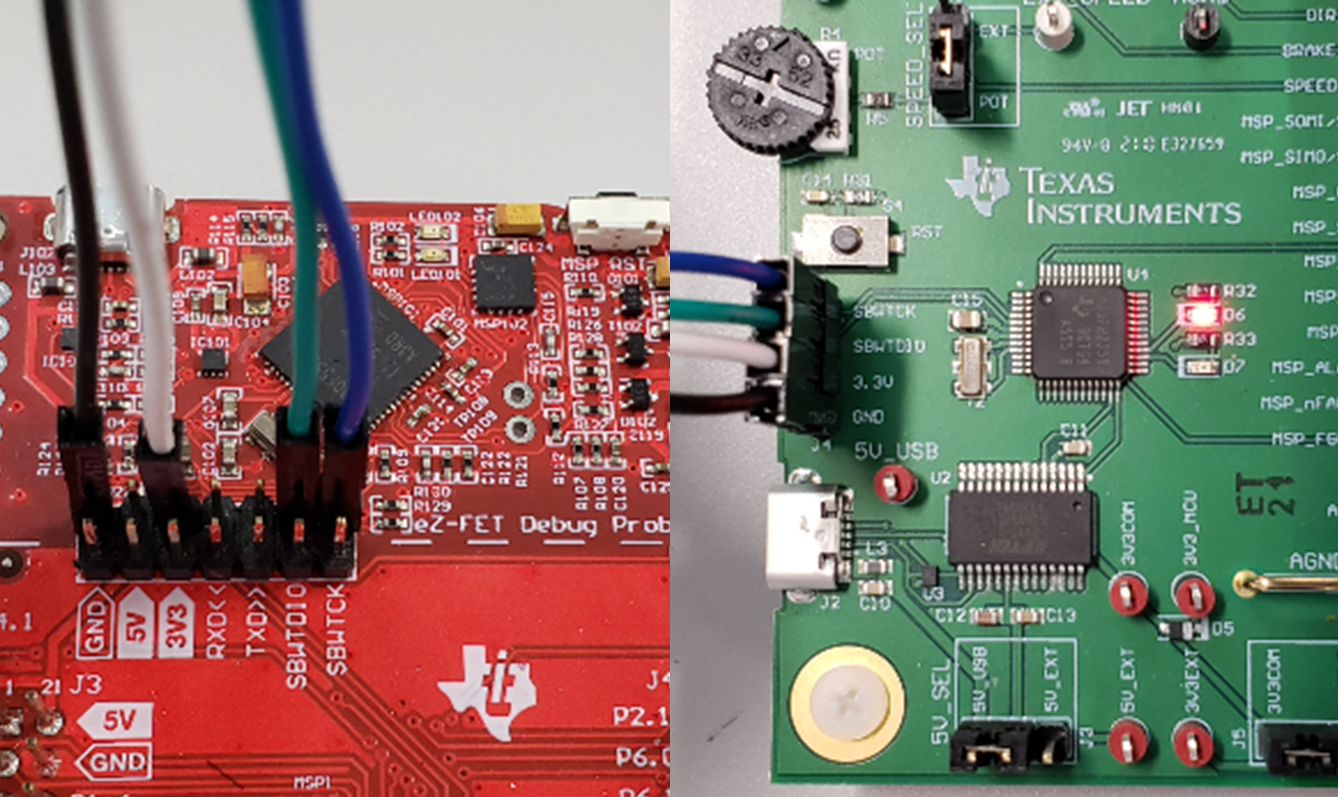

MCF8315RRYEVM MSP430 LaunchPad eZ-FET 探针连接到 MCF8315RRYEVM图 3-3 MSP430 LaunchPad eZ-FET 探针连接到 MCF8315RRYEVM
