3.3 USB2ANY 接口

板载 USB2ANY 接口提供了 TICS Pro 软件和 LMX1860-SEP 器件之间的桥梁。当板载 USB2ANY 控制器首次连接到 PC 时，或者如果控制器的固件版本与 TICS Pro 使用的版本不匹配，则需要对控制器进行固件更新。

  1. 使用 USB 电缆将 PC 连接到 EVM。USB 接口提供启用板载 USB2ANY 控制器所需的电源。
  2. Windows 设置 USB 器件后，在 PC 中运行 TICS Pro。
  3. 下一个屏幕如下图所示。
    LMX1860SEPEVM 固件更新图 3-1 固件更新

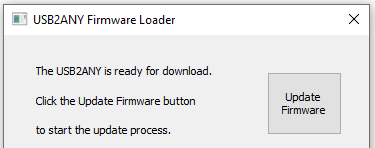

  4. 点击 OK，屏幕如下图所示。点击 Update Firmware。
    LMX1860SEPEVM 固件加载程序图 3-2 固件加载程序

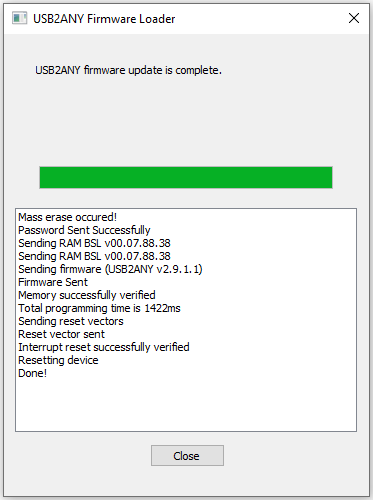

  5. 然后出现以下屏幕。
    LMX1860SEPEVM 固件升级完成图 3-3 固件升级完成
  6. 点击 Close 按钮关闭窗口。

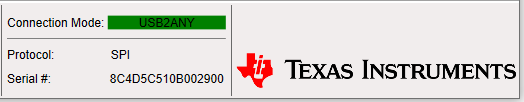

  7. 弹出 TICS Pro 默认器件。检查以确保 GUI 底部的 Connection Mode 亮起绿灯。
    LMX1860SEPEVM 连接模式图 3-4 连接模式
  8. 转到菜单栏，点击 USB communications，然后选择 Interface。
    LMX1860SEPEVM USB 通信图 3-5 USB 通信

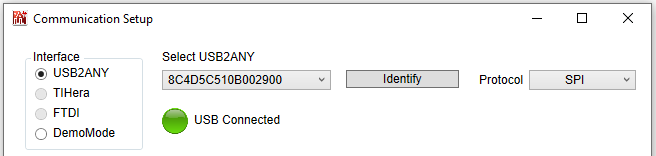

  9. 点击 Identify 按钮，USB2ANY 接口的 LED 灯闪烁。
    LMX1860SEPEVM 识别 USB2ANY 控制器图 3-6 识别 USB2ANY 控制器
  10. 现在，USB2ANY 就可以使用了。点击 Close 按钮关闭窗口。
