4.1 缓冲器、分频器和倍频器模式

从顶部菜单中，点击 Default Configuration → 3200MHz Buffer Mode。这会自动加载缓冲器模式系统配置。

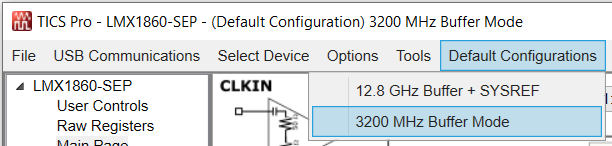

LMX1860SEPEVM 加载默认配置图 4-1 加载默认配置
如果没有在所有输出引脚上应用端接，则应使用 CHx_EN 字段（完全关断未使用的通道）或 CLKOUTx_EN、SYSOUTx_EN 和 LOGICLK_EN/LOGISYS_EN 字段（仅关断输出缓冲器）手动禁用未使用的输出。关断未使用的通道可大大降低电流消耗，特别是对逻辑时钟而言，可减少杂散干扰。

加载配置文件并进行所需的任何更改后，点击“USB Communications”→“Write All Registers”以对器件进行编程。

在以下所有图中，蓝色布线是来自 SMA100B 的 3.2Ghz 基准时钟，黑色布线是来自器件的输出时钟。

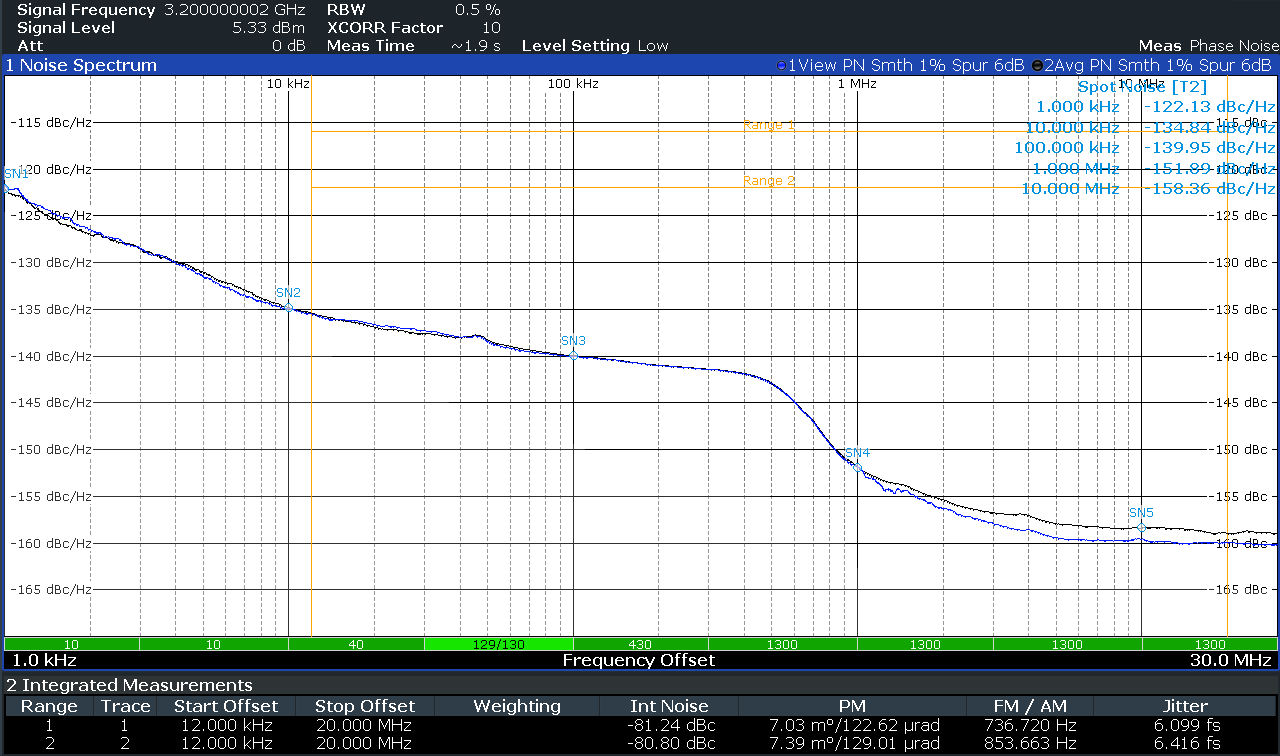

LMX1860SEPEVM 缓冲器模式信号分析仪图图 4-2 缓冲器模式信号分析仪图

要激活倍频器或分频器，请更改 CLK_MUX 字段以指定分频器或倍频器模式，并更改 CLK_DIV 和 CLK_MULT 字段以指定频率缩放因子。

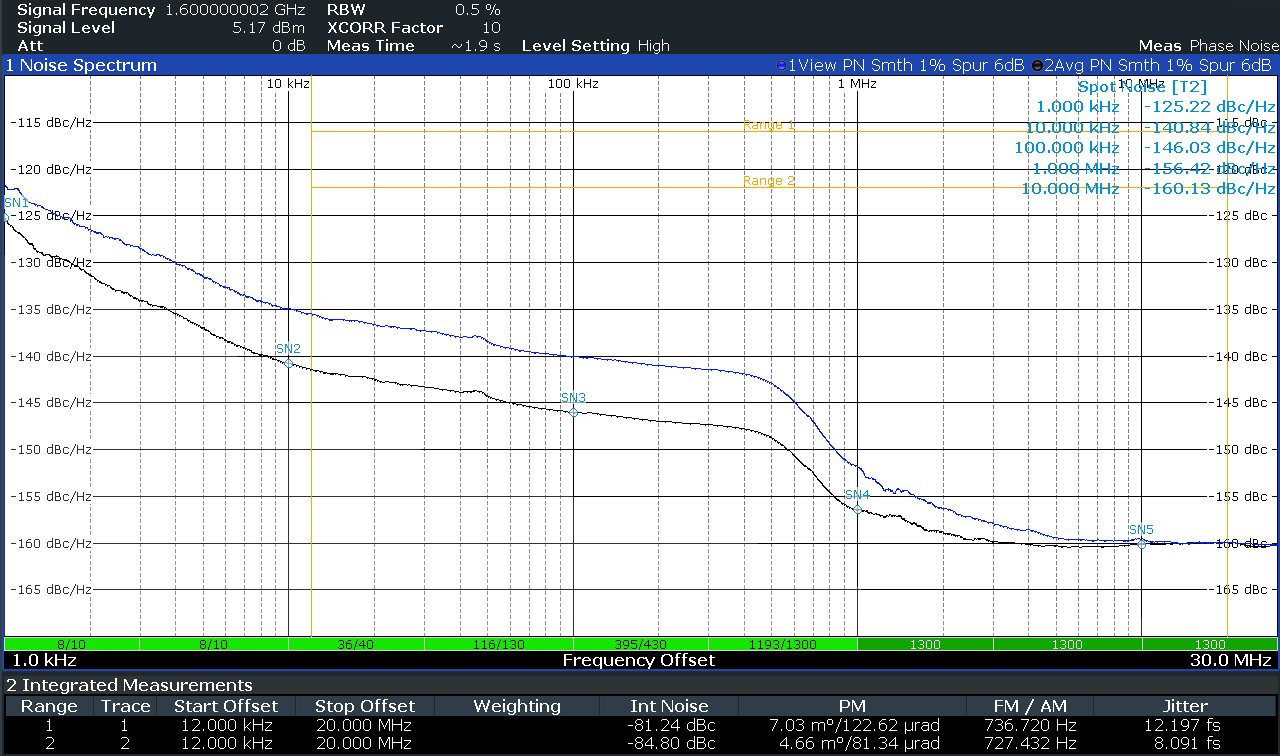

LMX1860SEPEVM 2 分频模式信号分析仪图图 4-3 2 分频模式信号分析仪图

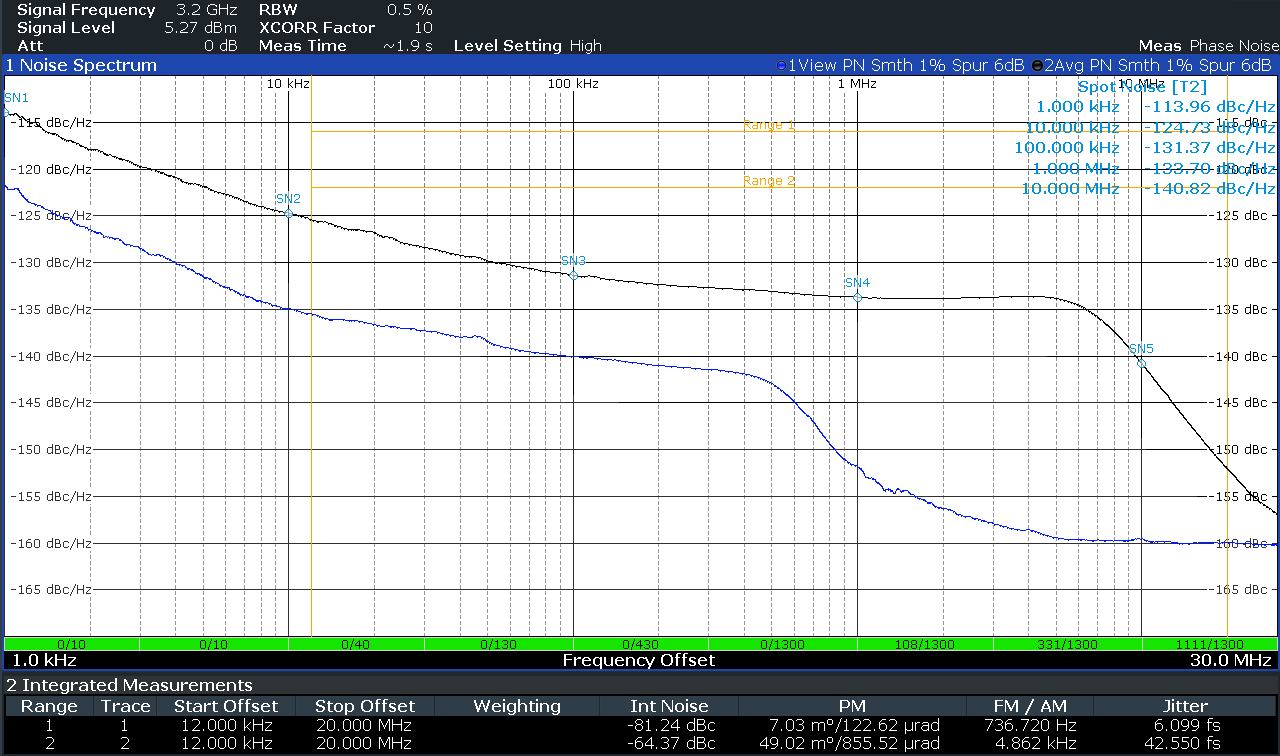

LMX1860SEPEVM 4 倍频模式信号分析仪图图 4-4 4 倍频模式信号分析仪图
