2.1.13 混合模式：SPI 和引脚模式

确保任何引脚模式接头上的 GND 或 VCC 均未短路。一旦用户确认没有引脚短路，并且消除了毁坏 IO 扩展器或 MCU 的威胁，就可以使用表 3-7 所述的四种情况中的任何一种提供电源。加电后的电流消耗必须小于 1A。

接下来，用户必须配置 IO 扩展器。可通过按下 GUI 中浅绿色 PIN MODES 部分下的 Configure Driver 按钮来完成此操作。

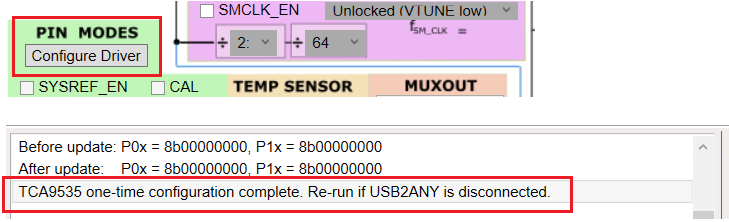

LMX1860SEPEVM TCA9535 的配置图 2-5 TCA9535 的配置

IO 扩展器配置成功后，消息窗口中会显示 TCA9535 一次性配置完成。如果 USB2ANY 断开，请重新运行。

用户现在可以通过 IO 扩展器更改引脚模式接头的状态，方法是直接将引脚拉至低电平或高电平，而无需物理短路。

  • 输出使能和器件模式选项。
LMX1860SEPEVM 引脚模式选项图 2-6 引脚模式选项
  • 所有 CLKOUTx 的射频输出功率设置。

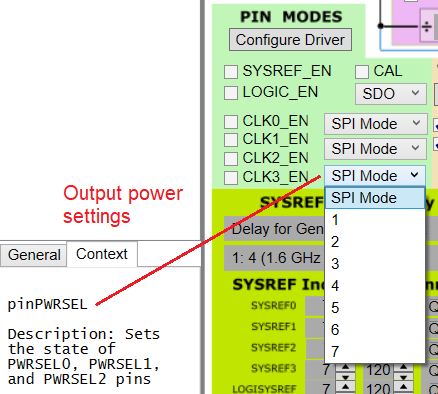

LMX1860SEPEVM pinPWRSEL图 2-7 pinPWRSEL
  • 在分频器模式中选择相应的分频器值或者在倍频器模式中选择相应的倍频器值。

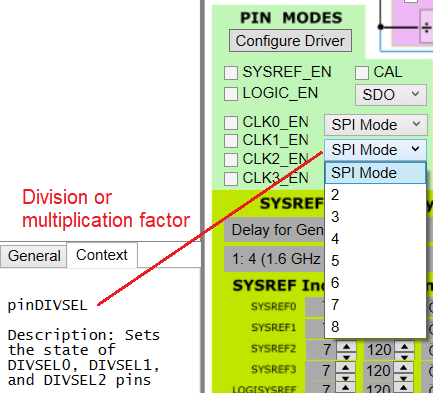

LMX1860SEPEVM pinDIVSEL图 2-8 pinDIVSEL
