3.1.2 处理器和 Linux

BP-CC3351 可以与运行 Linux 操作系统的主机平台集成，例如 BeagleBoard.org® BeagleBone® Black (BBB)。BeagleBone Black 是一个低成本、社区支持的开发平台，如下所示。

BP-CC3351 BeagleBone Black 板图 3-2 BeagleBone Black 板

要使用 BeagleBone Black 连接 BP-CC3351，用户还需要 BP-CC33-BBB-ADAPT 转 BBB 转接板。

BP-CC3351 BeagleBone Black 适配器板图 3-3 BeagleBone Black 适配器板

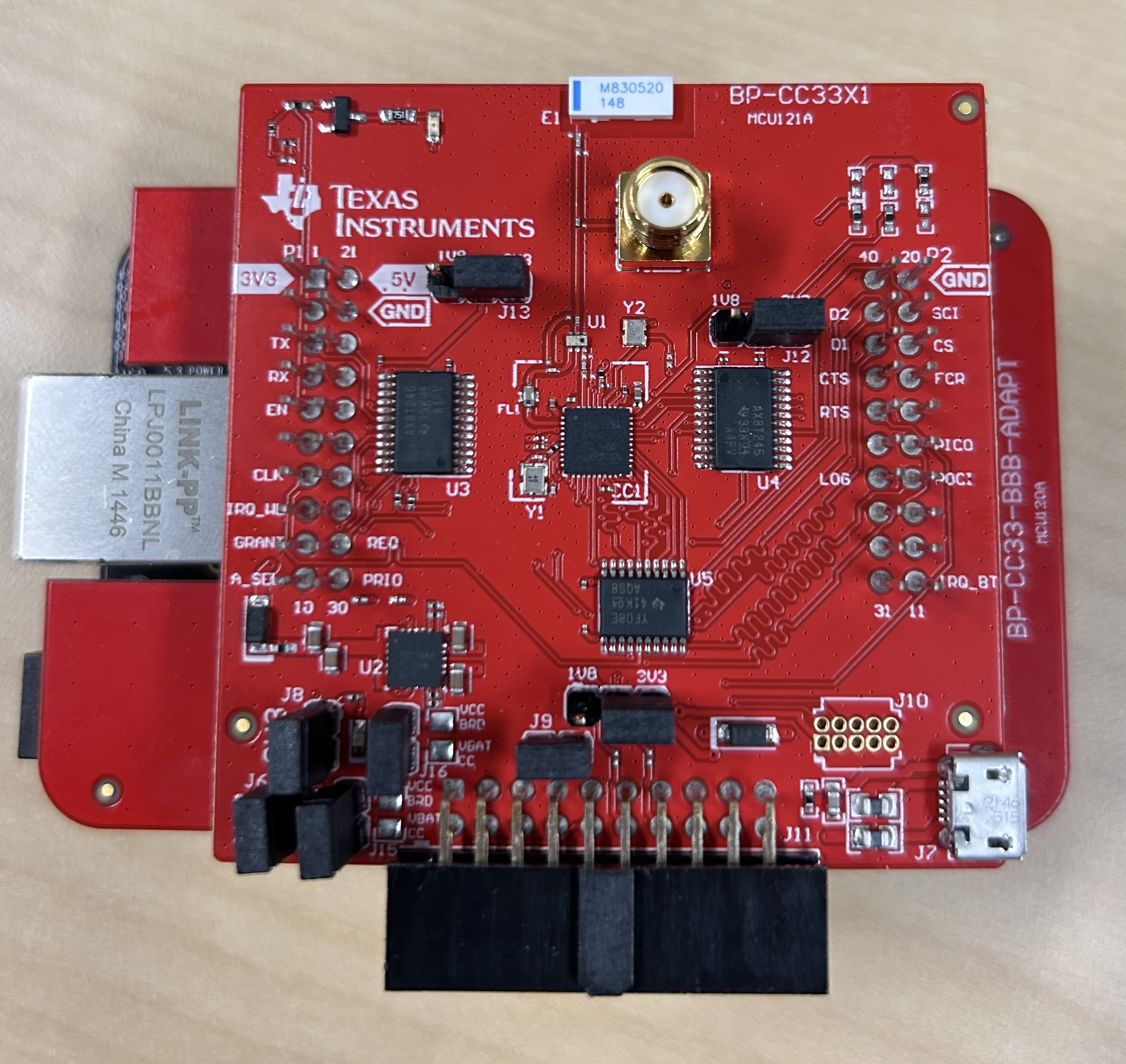

BP-CC3351 具有适配器板的 BP-CC3351 和 BBB图 3-4 具有适配器板的 BP-CC3351 和 BBB

为了确保 BeagleBone Black 从 SD 卡启动，TI 建议移除 BBB 底部的 100kohm 电阻 R68，并在 BBB 顶部以 R93 添加。或者，如果未进行过硬件改装，可在上电期间按住 BeagleBone 板上的 S2 按钮。（请参阅图 3-5 和图 3-6。）

最后，可以选择在 BBB 底部添加直角接头以方便连接 FTDI 电缆。当转接板连接到 BBB 时，FTDI 电缆可能会夹在 BBB 和转接板之间，这可能会导致通信问题。（请参阅图 3-6。）

BP-CC3351 改装的 BBB（底视图）图 3-5 改装的 BBB（底视图）
BP-CC3351 改装的 BBB（俯视图）图 3-6 改装的 BBB（俯视图）
